Mã lỗi CH23 điều hòa LG: Nguyên nhân và cách khắc phục

Mã lỗi CH23 điều hòa LG xuất hiện khi hệ thống phát hiện điện áp DC-Link trên mạch inverter của dàn nóng không nằm trong phạm vi cho phép. Tùy từng dòng máy, hệ thống có thể phát hiện điện áp DC-Link quá thấp hoặc quá cao và ngừng hoạt động để bảo vệ linh kiện.

Nguyên nhân thường liên quan đến nguồn điện đầu vào, dây nguồn, cuộn kháng (reactor), đầu nối hoặc bo inverter dàn nóng. LG cũng xếp CH23 vào nhóm mã liên quan đến máy nén dàn nóng và mạch điều khiển của máy nén.

Mã lỗi CH23 điều hòa LG là lỗi gì?

CH23 là lỗi điện áp DC-Link bất thường trên dàn nóng điều hòa LG Inverter.

Trong tài liệu kỹ thuật của LG, CH23 được mô tả là “DC Link Voltage Low/High” hoặc “DC Link Error”. Điều này có nghĩa điện áp tại mạch DC-Link của bo inverter thấp hoặc cao hơn mức mà hệ thống cho phép.

Thông tin cơ bản về lỗi CH23 như sau:

Trên một số dòng máy, tài liệu LG mô tả CH23 chủ yếu theo hướng điện áp DC-Link thấp. Vì vậy, thông số và quy trình đo cụ thể cần được đối chiếu với đúng model điều hòa.

DC-Link trên điều hòa LG là gì?

DC-Link là phần điện áp một chiều trung gian trong mạch inverter của dàn nóng.

Có thể hiểu đơn giản rằng nguồn điện xoay chiều từ lưới điện được đưa qua mạch chỉnh lưu để tạo thành điện áp một chiều. Sau đó, bo inverter sử dụng nguồn điện này để điều khiển máy nén Inverter hoạt động với tốc độ phù hợp.

Nếu điện áp DC-Link quá thấp, quá cao hoặc bo mạch đọc sai giá trị, hệ thống sẽ không thể điều khiển máy nén an toàn và có thể báo CH23.

Người dùng không cần tự đo điện áp này. Mạch inverter có điện áp cao và chỉ nên được kiểm tra bởi kỹ thuật viên có thiết bị và chuyên môn phù hợp.

Dấu hiệu điều hòa LG báo lỗi CH23

Dấu hiệu rõ nhất là màn hình hoặc bộ điều khiển xuất hiện CH23. Với một số model không hiển thị mã trực tiếp, điều hòa có thể sử dụng đèn LED nhấp nháy để báo lỗi. Cách đọc mã phụ thuộc vào từng loại thiết bị.

Khi lỗi CH23 xuất hiện, người dùng có thể gặp một số biểu hiện như:

• Điều hòa bật nhưng không làm lạnh.

• Dàn nóng không hoạt động hoặc vừa chạy đã dừng.

• Máy chạy trong thời gian ngắn rồi báo CH23.

• Dàn lạnh vẫn có điện nhưng máy nén không tiếp tục vận hành.

• CH23 xuất hiện trở lại sau khi reset nguồn.

• Điều hòa ngừng hoạt động để bảo vệ hệ thống.

LG cho biết khi hệ thống tự chẩn đoán phát hiện những lỗi như CH23, điều hòa có thể dừng vận hành nhằm hạn chế hư hỏng thêm.

Nguyên nhân điều hòa LG báo lỗi CH23

Lỗi CH23 chủ yếu liên quan đến nguồn điện và mạch inverter của dàn nóng. Tài liệu dịch vụ LG liệt kê ba nhóm nguyên nhân đáng chú ý gồm điện áp đầu vào bất thường, kết nối reactor không tốt và bo mạch dàn nóng gặp sự cố.

1. Điện áp nguồn đầu vào bất thường

Nguồn điện không phù hợp là một trong những nguyên nhân đầu tiên cần kiểm tra khi máy báo CH23.

Nếu điện áp cấp cho điều hòa quá thấp, quá cao hoặc biến động mạnh, mạch DC-Link có thể không tạo được điện áp ổn định. Hệ thống khi đó sẽ phát hiện bất thường và báo lỗi.

LG cũng xác định lỗi điện áp đầu vào là một nguyên nhân của CH23.

Tình trạng này có thể dễ xảy ra khi:

• Điện lưới tại khu vực không ổn định.

• Đường dây điện quá nhỏ so với tải.

• Mối nối nguồn bị lỏng.

• Aptomat hoặc đầu nối có tiếp xúc kém.

• Điện áp giảm mạnh khi nhiều thiết bị công suất lớn cùng hoạt động.

Kỹ thuật viên cần đo nguồn điện thực tế trong quá trình máy vận hành để đánh giá chính xác.

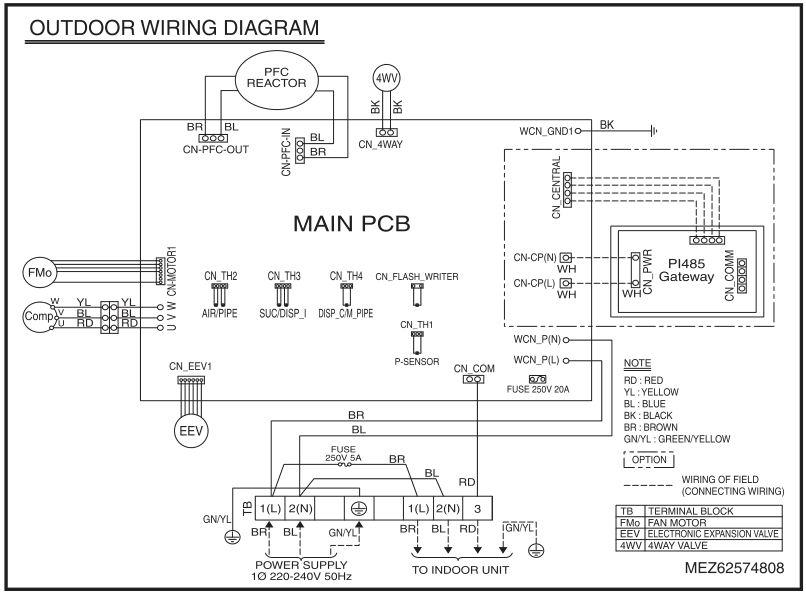

2. Dây nguồn hoặc đầu nối bị lỏng

Nguồn điện dù bình thường tại đầu vào công trình nhưng vẫn có thể bị sụt áp nếu dây cấp cho điều hòa hoặc các đầu nối tiếp xúc không tốt.

Đầu dây lỏng, cháy tiếp điểm hoặc dây dẫn bị hư hỏng có thể làm điện áp đến dàn nóng không ổn định.

Tài liệu LG cũng yêu cầu kiểm tra dây nguồn và tình trạng kết nối tại terminal khi chẩn đoán CH23.

Nếu phát hiện đầu nối bị quá nhiệt hoặc cháy, kỹ thuật viên cần xử lý phần nguồn trước khi chạy thử lại điều hòa.

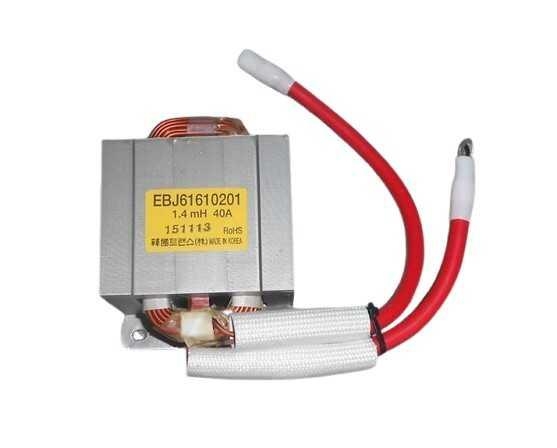

3. Reactor bị lỏng hoặc mất kết nối

Reactor, thường được gọi là cuộn kháng, là một bộ phận trong mạch nguồn của hệ thống inverter.

Nếu dây reactor bị lỏng, đứt hoặc tiếp xúc không tốt, điện áp DC-Link có thể trở nên bất thường và làm máy báo CH23.

LG đặc biệt lưu ý rằng kết nối reactor kém có thể gây ra mã lỗi này, vì vậy kỹ thuật viên cần kiểm tra cả phía reactor và đầu nối trên PCB.

Người dùng không nên tự mở dàn nóng để kiểm tra bộ phận này.

4. Reactor bị hỏng

Ngoài trường hợp lỏng dây, bản thân reactor cũng có thể gặp sự cố.

Nếu cuộn dây bị hỏng hoặc đường dẫn điện không còn bình thường, mạch công suất có thể không tạo được điện áp DC-Link đúng yêu cầu.

Kỹ thuật viên cần đo kiểm reactor và đường dây liên quan trước khi kết luận bo inverter bị hỏng.

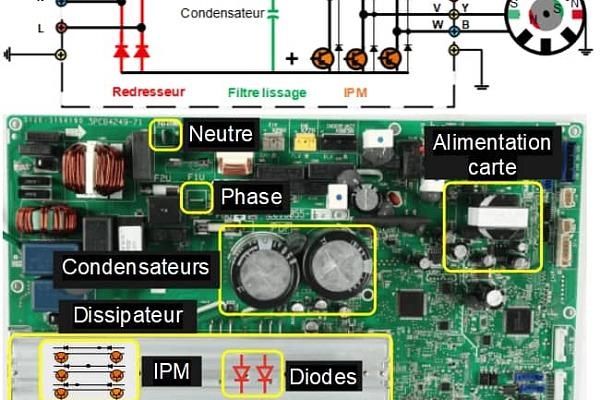

5. Mạch chỉnh lưu hoặc linh kiện công suất gặp sự cố

Nguồn điện xoay chiều cần được chỉnh lưu thành điện một chiều trước khi đưa vào DC-Link.

Nếu các linh kiện thuộc mạch chỉnh lưu hoặc tầng công suất gặp sự cố, điện áp DC-Link có thể không được tạo ra bình thường. Trên một số hệ thống, tài liệu LG yêu cầu kiểm tra bridge diode, IGBT và các linh kiện liên quan khi xử lý CH23.

Đây là phần kiểm tra chuyên sâu và cần kỹ thuật viên có thiết bị đo phù hợp.

6. Tụ điện DC-Link gặp sự cố

Tụ điện trong mạch DC-Link có nhiệm vụ hỗ trợ ổn định điện áp một chiều.

Nếu tụ bị suy giảm hoặc hư hỏng, điện áp có thể không đạt yêu cầu. Tài liệu LG trên một số dòng sản phẩm cũng liệt kê tình trạng tụ điện hỏng trong nhóm nguyên nhân của CH23.

Tuy nhiên, kỹ thuật viên cần đo kiểm thực tế chứ không nên thay tụ chỉ dựa vào mã lỗi.

7. Mạch đo điện áp DC-Link trên bo bị lỗi

Bo inverter không chỉ tạo điện áp DC-Link mà còn phải giám sát giá trị này.

Nếu mạch cảm biến điện áp trên PCB bị lỗi, bo có thể đọc sai và báo CH23 dù điện áp thực tế chưa chắc bất thường.

LG cũng yêu cầu kiểm tra phần cảm biến điện áp DC-Link trên PCBA trong quy trình chẩn đoán CH23.

8. Bo inverter dàn nóng bị hỏng

Nếu nguồn điện, dây dẫn và reactor đều bình thường nhưng máy vẫn báo CH23, bo inverter là bộ phận cần được kiểm tra tiếp theo.

Linh kiện công suất, mạch chỉnh lưu hoặc mạch đo điện áp trên bo có thể bị cháy hoặc hoạt động không đúng.

Kỹ thuật viên chỉ nên kết luận bo mạch cần sửa hoặc thay sau khi đã loại trừ các vấn đề về nguồn và kết nối.

Cách khắc phục lỗi CH23 điều hòa LG

Quá trình xử lý CH23 nên đi từ nguồn điện bên ngoài vào đến mạch inverter bên trong dàn nóng.

Bước 1: Reset nguồn điều hòa

Người dùng có thể tắt điều hòa, ngắt aptomat hoặc rút nguồn nếu thiết bị cho phép, sau đó chờ khoảng 5 phút rồi cấp điện trở lại.

LG hướng dẫn người dùng thực hiện reset đối với CH23. Nếu mã lỗi biến mất và máy hoạt động bình thường, nguyên nhân có thể chỉ là một sự cố nguồn điện tạm thời.

Nếu CH23 tiếp tục xuất hiện, người dùng không nên reset máy nhiều lần.

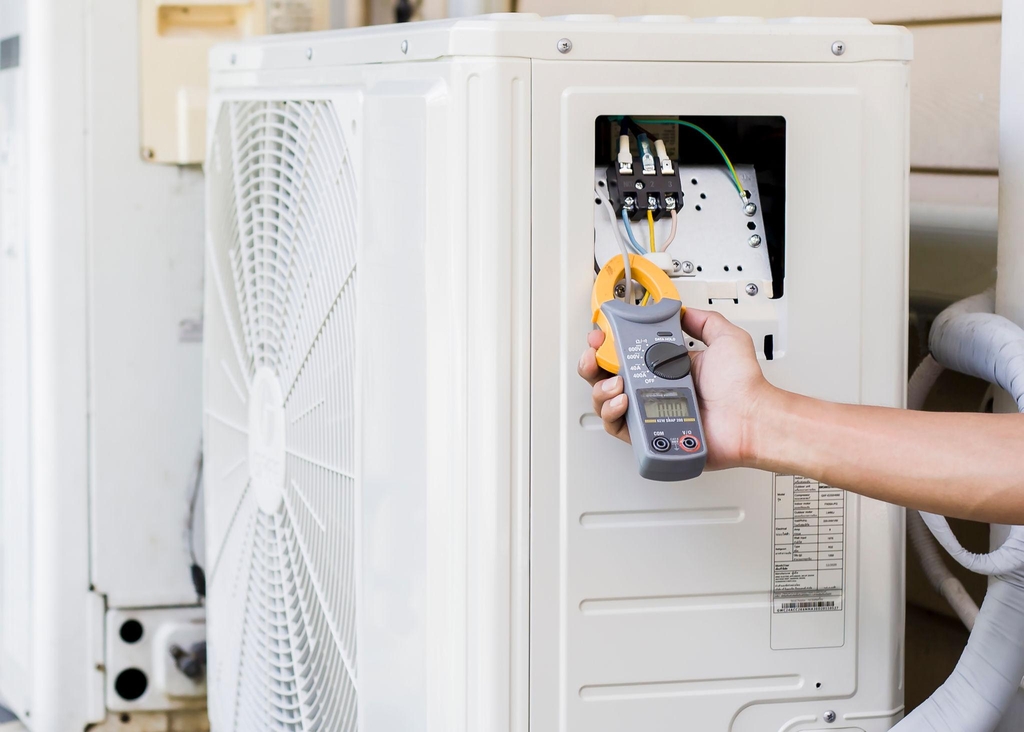

Bước 2: Kiểm tra nguồn điện cấp cho điều hòa

Kỹ thuật viên cần kiểm tra điện áp đầu vào và tình trạng dây nguồn.

Nếu nguồn điện bị sụt áp hoặc dao động bất thường, nguyên nhân cần được xử lý trước khi kiểm tra sâu vào bo inverter.

Đồng thời, kỹ thuật viên cần kiểm tra:

• Aptomat của điều hòa.

• Dây nguồn.

• Cầu đấu điện.

• Các đầu nối có bị lỏng hay cháy không.

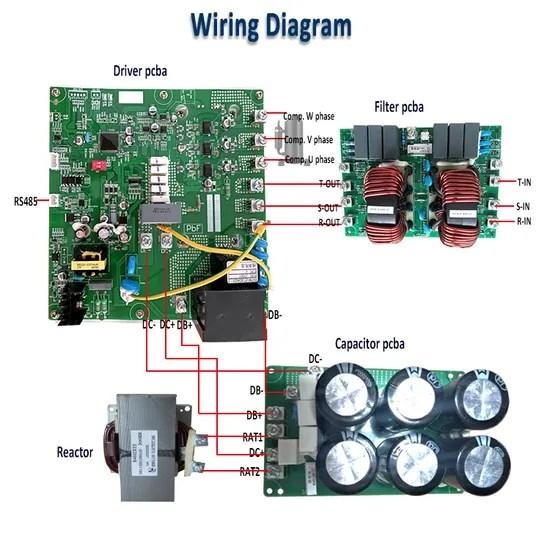

Bước 3: Kiểm tra reactor và dây kết nối

Nếu nguồn điện bình thường, kỹ thuật viên tiếp tục kiểm tra reactor.

Dây nối cần được cắm chắc chắn ở cả phía reactor và bo mạch. Nếu phát hiện đứt dây, lỏng đầu nối hoặc reactor hỏng, phần này cần được sửa chữa hoặc thay thế.

LG cũng đặt việc kiểm tra reactor trước bước kết luận PCB hỏng trong quy trình chẩn đoán CH23.

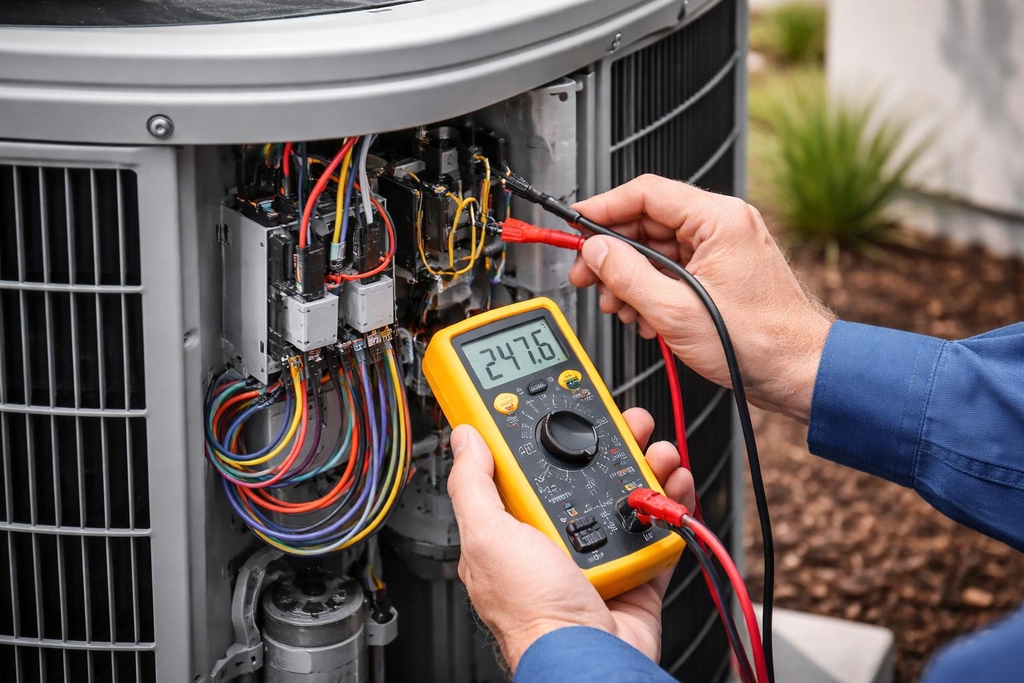

Bước 4: Kiểm tra điện áp DC-Link

Kỹ thuật viên có chuyên môn sẽ đo điện áp tại mạch DC-Link và đối chiếu với tài liệu của đúng model.

Không nên lấy một giá trị điện áp cố định để áp dụng cho tất cả điều hòa LG vì thiết kế nguồn có thể khác nhau giữa từng dòng sản phẩm.

Nếu điện áp thực tế bất thường, kỹ thuật viên cần tiếp tục xác định lỗi nằm ở nguồn vào, mạch chỉnh lưu, reactor hay PCB.

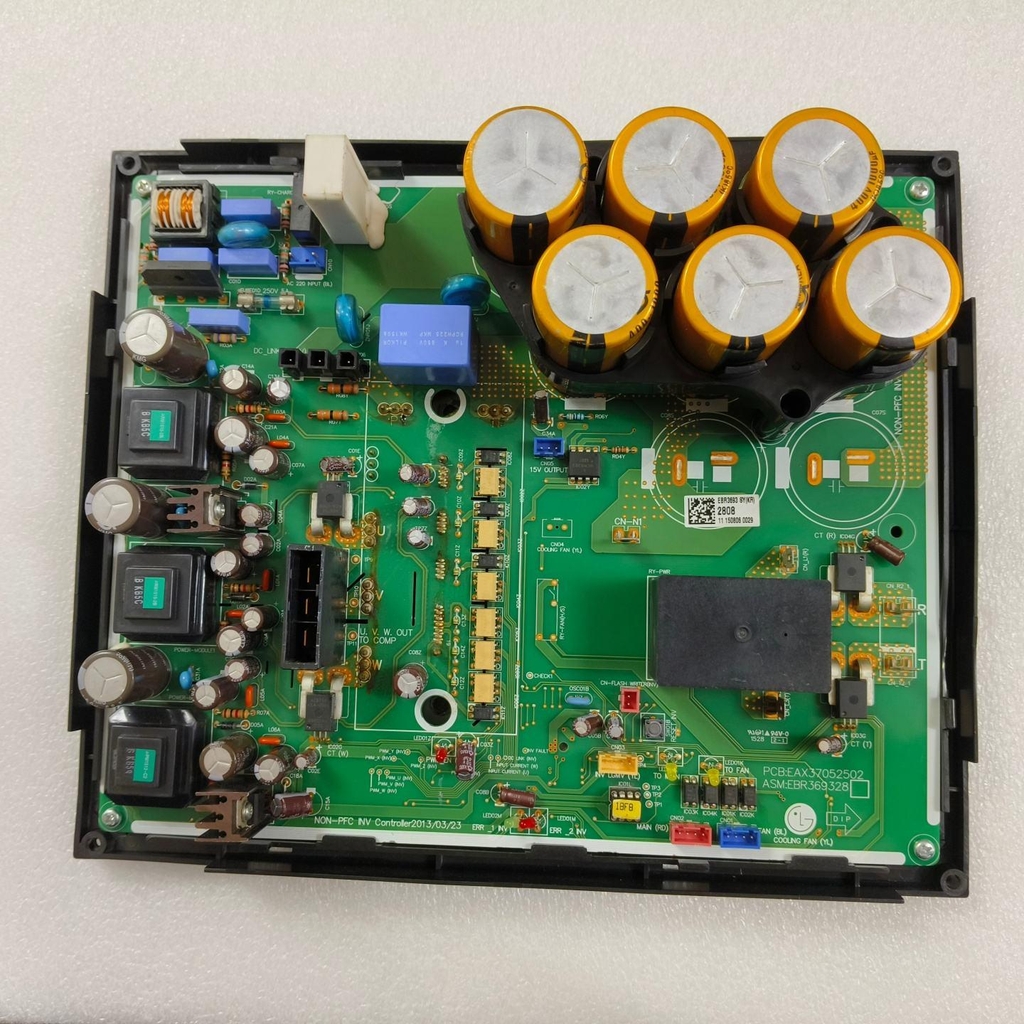

Bước 5: Kiểm tra bo inverter

Nếu nguồn và reactor đều bình thường, kỹ thuật viên sẽ kiểm tra bo dàn nóng.

Những bộ phận cần đánh giá có thể gồm mạch chỉnh lưu, linh kiện công suất, tụ DC-Link và mạch cảm biến điện áp.

Nếu PCB đã hỏng, bo có thể cần sửa chữa hoặc thay thế tùy tình trạng thực tế.

Lỗi CH23 điều hòa LG có tự sửa tại nhà được không?

Người dùng chỉ nên reset nguồn một lần và kiểm tra những bất thường bên ngoài như aptomat bị ngắt.

Các thao tác còn lại liên quan đến dàn nóng và bo inverter đều cần kỹ thuật viên thực hiện. Mạch DC-Link có điện áp cao và tụ điện có thể vẫn lưu điện sau khi nguồn đã được ngắt.

Tài liệu kỹ thuật LG cũng yêu cầu kỹ thuật viên chờ sau khi ngắt nguồn trước khi kiểm tra PCB và linh kiện điện của dàn nóng.

Nếu CH23 xuất hiện lại sau khi reset, LG khuyến nghị ngừng sử dụng máy và yêu cầu dịch vụ kỹ thuật.

Lỗi CH23 có phải do điều hòa thiếu gas không?

CH23 không phải mã báo thiếu gas.

Mã này liên quan trực tiếp đến điện áp DC-Link, nguồn điện và mạch điều khiển dàn nóng. Vì vậy, nạp thêm môi chất lạnh không phải cách xử lý CH23.

Nếu điều hòa không lạnh khi đang báo CH23, nguyên nhân có thể đơn giản là hệ thống đã dừng máy nén do lỗi điện.

Kỹ thuật viên nên xử lý CH23 trước. Chỉ khi điều hòa hoạt động trở lại nhưng vẫn làm lạnh không bình thường thì mới tiếp tục kiểm tra hệ thống môi chất nếu cần.

Lỗi CH23 có phải thay bo mạch không?

Không phải mọi trường hợp CH23 đều phải thay bo inverter.

Trước khi kết luận bo hỏng, kỹ thuật viên cần kiểm tra:

• Nguồn điện đầu vào.

• Dây nguồn và terminal.

• Reactor.

• Dây nối giữa reactor và PCB.

• Điện áp DC-Link thực tế.

Tài liệu LG cũng hướng dẫn kiểm tra những bộ phận trên trước khi chuyển sang phương án thay PCBA dàn nóng.

Nếu nguyên nhân chỉ là đầu nối lỏng hoặc nguồn điện không ổn định, thay bo mới sẽ không giải quyết đúng vấn đề.

Phân biệt lỗi CH21, CH22 và CH23 điều hòa LG

CH21, CH22 và CH23 đều thuộc nhóm lỗi điện của dàn nóng nhưng mỗi mã chỉ một bất thường khác nhau.

LG mô tả CH22 là lỗi dòng điện đầu vào cao, trong khi CH23 là lỗi điện áp DC-Link cao/thấp.

Việc phân biệt đúng mã lỗi giúp kỹ thuật viên xác định ngay nhóm thông số và linh kiện cần kiểm tra.

Điều hòa LG mới lắp báo CH23 do đâu?

Nếu máy mới lắp đã báo CH23, kỹ thuật viên nên ưu tiên kiểm tra phần nguồn và kết nối điện trước.

Một số tình trạng cần xem xét gồm:

• Nguồn điện tại vị trí lắp không ổn định.

• Dây nguồn đấu chưa chắc chắn.

• Terminal bị lỏng.

• Dây reactor chưa được kết nối đúng.

• Đường dây điện không phù hợp với thiết bị.

Nếu các yếu tố trên đều bình thường, kỹ thuật viên mới tiếp tục kiểm tra bo inverter.

Cách hạn chế lỗi CH23 trên điều hòa LG

Người dùng khó ngăn chặn hoàn toàn lỗi linh kiện điện tử, nhưng nguồn điện ổn định có thể giúp giảm nguy cơ hệ thống inverter hoạt động bất thường.

Dây cấp điện cho điều hòa cần phù hợp với công suất thiết bị và các đầu nối phải được lắp chắc chắn. Nếu khu vực thường xuyên có hiện tượng điện yếu, điện chập chờn hoặc aptomat điều hòa thường xuyên tự ngắt, hệ thống điện nên được kiểm tra.

Trong quá trình bảo dưỡng, kỹ thuật viên cũng nên quan sát các đầu nối của dàn nóng để phát hiện sớm tình trạng cháy, lỏng hoặc quá nhiệt.

Câu hỏi thường gặp về lỗi CH23 điều hòa LG

Reset điều hòa có hết lỗi CH23 không?

Reset có thể làm CH23 biến mất nếu lỗi xuất hiện do nguồn điện hoặc mạch điều khiển bị bất thường tạm thời.

Nếu nguồn điện, reactor hoặc bo inverter thực sự gặp sự cố, mã lỗi sẽ xuất hiện trở lại.

Điện yếu có gây lỗi CH23 không?

Có thể. LG liệt kê điện áp đầu vào thấp hoặc bất thường là một trong những nguyên nhân của CH23.

Kỹ thuật viên cần đo nguồn điện thực tế để xác định có phải nguyên nhân hay không.

CH23 có phải lỗi máy nén không?

CH23 được LG xếp chung vào nhóm lỗi liên quan đến máy nén dàn nóng hoặc mạch điều khiển máy nén ở cấp hướng dẫn người dùng. Tuy nhiên, tài liệu dịch vụ cụ thể xác định trọng tâm của CH23 là điện áp DC-Link và mạch nguồn/inverter.

Vì vậy, không thể kết luận máy nén hỏng chỉ từ mã CH23.

CH23 có phải lỗi bo dàn nóng không?

Bo dàn nóng có thể là nguyên nhân nhưng không phải trường hợp nào cũng vậy.

Nguồn điện bất thường, dây nguồn hoặc reactor kết nối không tốt cũng có thể gây ra mã lỗi này.

Điều hòa LG báo CH23 có dùng tiếp được không?

Nếu CH23 biến mất hoàn toàn sau khi reset và máy hoạt động bình thường, người dùng có thể tiếp tục sử dụng và theo dõi.

Nếu mã lỗi quay lại, người dùng nên ngừng vận hành. LG khuyến nghị yêu cầu kiểm tra kỹ thuật nếu cùng một mã lỗi tiếp tục xuất hiện sau khi reset.

Kết luận

Mã lỗi CH23 điều hòa LG cho biết điện áp DC-Link của mạch inverter dàn nóng đang ở trạng thái bất thường. Nguyên nhân thường gặp gồm nguồn điện đầu vào không ổn định, dây nguồn hoặc đầu nối tiếp xúc kém, reactor gặp sự cố và bo inverter bị lỗi.

Khi máy báo CH23, người dùng có thể ngắt nguồn khoảng 5 phút rồi khởi động lại một lần. Nếu lỗi tiếp tục xuất hiện, kỹ thuật viên nên kiểm tra theo thứ tự từ nguồn cấp, dây kết nối, reactor đến mạch DC-Link và PCB dàn nóng.

Người dùng không nên vội nạp gas, thay máy nén hoặc thay bo mạch chỉ dựa vào CH23. Việc kiểm tra đúng phần nguồn và mạch inverter sẽ giúp xác định nguyên nhân chính xác hơn và tránh phát sinh chi phí sửa chữa không cần thiết.
