Điều hòa trung tâm Daikin VRV A RXQ34AMYM 34HP là tổ hợp dàn nóng 1 chiều làm lạnh dành cho các công trình có tải lạnh lớn, nhiều phòng và yêu cầu điều khiển nhiệt độ độc lập theo từng khu vực. Hệ thống được cấu thành từ RXQ16AYM + RXQ18AYM, tạo thành tổng công suất lạnh 95,0 kW – tương đương khoảng 324.000 BTU/h.

RXQ34AMYM thuộc dòng Daikin VRV A 1 chiều, sử dụng máy nén Scroll kết hợp điều khiển biến tần, có khả năng thay đổi công suất trong phạm vi 5–100% theo tải lạnh thực tế. Hệ thống có thể kết nối tối đa 55 (64) dàn lạnh VRV, phù hợp với văn phòng lớn, khách sạn, nhà hàng, showroom, trung tâm đào tạo, trung tâm dịch vụ và các công trình thương mại quy mô lớn.

Thay vì sử dụng một khối dàn nóng nguyên chiếc 34HP, Daikin chia RXQ34AMYM thành hai module riêng biệt. Cấu hình này giúp thuận tiện hơn khi vận chuyển, cẩu lắp và bố trí trên tầng mái, đồng thời cho phép phân bổ trọng lượng thành hai vị trí thay vì tập trung vào một điểm.

Thông số kỹ thuật Daikin VRV A RXQ34AMYM 34HP

Thông số	Daikin RXQ34AMYM
Model	RXQ34AMYM
Dòng sản phẩm	Daikin VRV A
Loại	1 chiều làm lạnh
Công suất	34HP
Kiểu dàn nóng	Tổ hợp 2 module
Cấu hình	RXQ16AYM + RXQ18AYM
Công suất làm lạnh	95,0 kW / 324.000 BTU/h
Điện tiêu thụ	28,2 kW
Điều chỉnh công suất	5 – 100%
Nguồn điện	3 pha, 4 dây, 380–415V/380V, 50/60Hz
Máy nén	Xoắn ốc Scroll dạng kín
Công suất động cơ máy nén	(3,5 × 1) + (3,5 × 1) + (4,0 × 1) + (4,0 × 1) kW
Lưu lượng gió	257 + 257 m³/phút
Kích thước	(1.657 × 1.240 × 765) + (1.657 × 1.240 × 765) mm
Trọng lượng	260 + 260 kg
Độ ồn	64 dBA
Giới hạn hoạt động làm lạnh	10°C đến 49°C DB
Môi chất lạnh	R410A
Lượng môi chất nạp sẵn	8,2 + 8,4 kg
Ống lỏng / ống hơi	Ø19,1 mm / Ø34,9 mm
Số dàn lạnh kết nối	Tối đa 55 (64) dàn lạnh VRV
Loại dàn lạnh kết nối	Chỉ dàn lạnh VRV
Xuất xứ	Thái Lan

RXQ34AMYM là tổ hợp RXQ16AYM + RXQ18AYM

Điểm đầu tiên cần hiểu về RXQ34AMYM là đây không phải một dàn nóng nguyên khối công suất 34HP.

Hệ thống gồm:

• 1 dàn nóng RXQ16AYM 16HP

• 1 dàn nóng RXQ18AYM 18HP

Hai module kết hợp tạo thành hệ thống tổng công suất 34HP.

Cách tổ chức này mang lại nhiều lợi ích khi triển khai thực tế:

• Dễ vận chuyển từng module.

• Thuận tiện đưa thiết bị qua cửa kỹ thuật.

• Có thể sử dụng thang hàng theo từng dàn.

• Dễ cẩu từng thiết bị lên tầng mái.

• Phân bổ tải trọng lên kết cấu tốt hơn.

• Linh hoạt bố trí trong khu M&E.

• Dễ tiếp cận từng module khi bảo trì.

Với các công trình cải tạo hoặc tòa nhà có lối vận chuyển hạn chế, yếu tố chia nhỏ thiết bị đôi khi quyết định trực tiếp tới khả năng thi công.

Công suất lạnh 95 kW phù hợp dự án tải lớn

RXQ34AMYM có tổng công suất làm lạnh:

95,0 kW / 324.000 BTU/h

Đây là mức công suất lớn, phù hợp để cân nhắc cho:

• Văn phòng quy mô lớn.

• Khách sạn nhiều phòng.

• Nhà hàng và trung tâm tiệc.

• Showroom.

• Trung tâm đào tạo.

• Trung tâm dịch vụ.

• Phòng khám lớn.

• Tòa nhà thương mại.

• Công trình có nhiều khu vực độc lập.

Tuy nhiên, không nên hiểu 34HP tương ứng với một diện tích cố định.

Tải lạnh thực tế còn phụ thuộc vào:

• Hướng nắng.

• Diện tích kính.

• Chiều cao trần.

• Số lượng người.

• Thiết bị sinh nhiệt.

• Hệ thống chiếu sáng.

• Lượng khí tươi.

• Công năng từng phòng.

• Thời gian vận hành.

• Tỷ lệ sử dụng đồng thời.

Một showroom nhiều kính và đèn có thể cần tải lạnh cao hơn đáng kể so với văn phòng cùng diện tích.

Vì vậy, RXQ34AMYM nên được lựa chọn sau khi đã tính tải riêng cho từng khu vực và tổng tải toàn hệ thống.

VRV A 1 chiều phù hợp với công trình chỉ cần làm lạnh

RXQ34AMYM thuộc dòng Daikin VRV A 1 chiều, do đó chức năng chính của hệ thống là làm lạnh.

Model phù hợp với những dự án:

• Không cần sưởi vào mùa đông.

• Chủ yếu sử dụng điều hòa lạnh.

• Nằm tại khu vực khí hậu nóng hoặc ấm.

• Có nhiều phòng cần kiểm soát độc lập.

• Muốn tập trung đầu tư cho chức năng làm lạnh.

Nếu công trình cần cả làm lạnh và sưởi thì nên xem xét dòng Daikin VRV H tương ứng thay vì VRV A.

Điện tiêu thụ danh định khoảng 28,2 kW

RXQ34AMYM có mức điện tiêu thụ danh định khoảng 28,2 kW.

Đây là thông số ở điều kiện danh định, không có nghĩa hệ thống luôn tiêu thụ cố định 28,2 kW trong suốt thời gian vận hành.

Mức điện thực tế còn phụ thuộc vào:

• Số dàn lạnh đang hoạt động.

• Tải nhiệt của từng khu vực.

• Nhiệt độ ngoài trời.

• Nhiệt độ cài đặt.

• Mức tải máy nén.

• Điều kiện giải nhiệt.

• Tình trạng vệ sinh thiết bị.

Khi một phần số phòng không sử dụng, hệ thống có thể hạ công suất thay vì tiếp tục chạy toàn bộ 34HP.

Điều chỉnh công suất từ 5% đến 100%

RXQ34AMYM có khả năng điều chỉnh công suất trong phạm vi 5–100%.

Đây là một đặc điểm quan trọng với hệ công suất lớn.

Trong thực tế, một dự án kết nối hàng chục dàn lạnh hiếm khi tất cả cùng đạt tải cực đại trong cùng một thời điểm.

Ví dụ tại khách sạn:

• Một số phòng chưa có khách.

• Phòng hội nghị sử dụng theo lịch.

• Nhà hàng hoạt động cao điểm vào một số khung giờ.

• Sảnh có tải riêng.

Tại văn phòng:

• Phòng họp không phải lúc nào cũng sử dụng.

• Một số khu vực giảm người cuối ngày.

• Phòng lãnh đạo có lịch hoạt động khác.

• Một số tầng có thể nghỉ ngoài giờ.

Khả năng điều chỉnh sâu giúp hệ thống đáp ứng tốt hơn khi tổng tải thực tế thấp hơn công suất thiết kế.

Bốn máy nén Scroll trong tổ hợp 34HP

RXQ34AMYM sử dụng máy nén xoắn ốc Scroll dạng kín.

Cấu hình công suất động cơ máy nén gồm:

(3,5 × 1) + (3,5 × 1) + (4,0 × 1) + (4,0 × 1) kW

Điều này cho thấy tổ hợp sử dụng nhiều máy nén được phân bổ trên hai module.

Cấu hình máy nén Scroll phù hợp với VRV nhờ:

• Vận hành ổn định.

• Có khả năng phối hợp tốt với biến tần.

• Điều chỉnh tải linh hoạt.

• Hạn chế bật/tắt toàn hệ thống liên tục.

• Thích hợp với công trình có tải biến đổi.

Khi tổng nhu cầu làm lạnh giảm, hệ thống không nhất thiết duy trì toàn bộ công suất máy nén.

Công nghệ VRV điều chỉnh môi chất theo nhu cầu

VRV là viết tắt của Variable Refrigerant Volume.

Hệ thống điều chỉnh lượng môi chất lạnh dựa trên nhu cầu thực tế của các dàn lạnh.

Ví dụ:

• Phòng đông người cần nhiều công suất.

• Phòng ít người cần tải thấp.

• Phòng gần đạt nhiệt độ cài đặt sẽ giảm nhu cầu.

• Phòng không sử dụng có thể tắt.

Nhờ vậy, một tổ hợp dàn nóng công suất 95 kW vẫn có thể phục vụ nhiều khu vực có tải hoàn toàn khác nhau.

VRT giúp tối ưu nhiệt độ môi chất lạnh

Daikin VRV A sử dụng công nghệ VRT – Variable Refrigerant Temperature.

Thay vì duy trì một nhiệt độ môi chất cố định, hệ thống có thể thay đổi theo điều kiện tải.

Khi tải cao, hệ thống ưu tiên khả năng làm lạnh.

Khi tải thấp, điều kiện môi chất được điều chỉnh để hạn chế máy nén vận hành mạnh hơn mức cần thiết.

Điều này hỗ trợ:

• Giảm tải máy nén.

• Duy trì nhiệt độ ổn định.

• Hạn chế cảm giác làm lạnh quá mức.

• Tăng sự thoải mái.

• Phù hợp hơn với tải biến đổi.

Phối hợp VAV trong cấu hình phù hợp

VRT có thể phối hợp với VAV – Variable Air Volume khi sử dụng dàn lạnh và hệ điều khiển tương thích.

VAV giúp thay đổi lưu lượng gió theo nhu cầu thực tế.

Khi phòng còn nóng, lưu lượng gió có thể tăng.

Khi nhiệt độ gần đạt cài đặt, lưu lượng có thể giảm.

Sự phối hợp giữa:

• Máy nén.

• Nhiệt độ môi chất.

• Lưu lượng gió.

giúp hệ thống phản ứng linh hoạt hơn so với việc duy trì một mức hoạt động cố định.

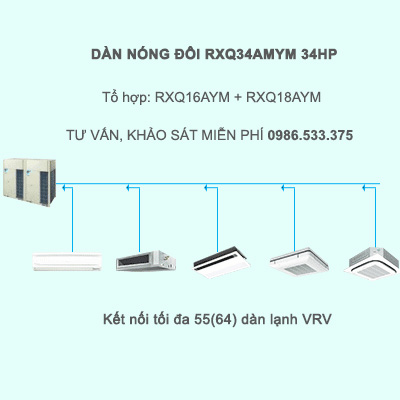

Kết nối tối đa 55 (64) dàn lạnh VRV

RXQ34AMYM có khả năng kết nối khoảng 55 dàn lạnh VRV trong cấu hình thông thường và tối đa 64 dàn tùy phương án hệ thống.

Đây là mức kết nối rất lớn, phù hợp với công trình nhiều phòng.

Có thể sử dụng nhiều kiểu dàn lạnh VRV:

• Cassette âm trần.

• Giấu trần nối ống gió.

• Treo tường.

• Áp trần.

• Đặt sàn.

• Các dòng dàn lạnh VRV tương thích.

Mỗi khu vực có thể lựa chọn kiểu dàn lạnh phù hợp với kiến trúc và công năng.

RXQ34AMYM chỉ kết nối dàn lạnh VRV

Đây là điểm quan trọng cần xác định ngay từ đầu.

RXQ34AMYM là tổ hợp dàn nóng đôi và chỉ kết nối với dàn lạnh VRV.

Do đó, các dàn lạnh trong hệ thống cần thuộc nhóm tương thích như:

• Cassette VRV.

• Nối ống gió VRV.

• Treo tường VRV.

• Áp trần VRV.

• Đặt sàn VRV.

• Các model VRV tương thích khác.

Không nên áp dụng cách ghép dàn lạnh dân dụng giống một số model dàn nóng đơn.

Điều khiển nhiệt độ độc lập cho từng khu vực

Dù có thể kết nối hàng chục dàn lạnh, từng phòng vẫn có thể vận hành độc lập.

Người dùng có thể:

• Bật/tắt từng phòng.

• Điều chỉnh nhiệt độ riêng.

• Tắt khu vực không sử dụng.

• Quản lý theo tầng.

• Phân chia nhóm dàn lạnh.

• Lập lịch vận hành.

Điều này giúp VRV phù hợp với khách sạn, văn phòng và tòa nhà nhiều phòng hơn những hệ thống chỉ vận hành đồng loạt.

Lưu lượng gió 257 + 257 m³/phút

Hai module của RXQ34AMYM có lưu lượng gió:

257 + 257 m³/phút

Với lượng nhiệt thải lớn, khu vực dàn nóng cần được thiết kế thông thoáng.

Cần tránh:

• Miệng hút bị che chắn.

• Miệng thổi sát vật cản.

• Khí nóng quay lại vùng hút.

• Hai module bố trí quá sát nhau.

• Không đủ khoảng bảo trì.

Nếu xảy ra hiện tượng quẩn khí nóng, nhiệt độ khí hút tăng và khả năng trao đổi nhiệt của dàn nóng có thể giảm.

Hai module cùng kích thước thuận tiện quy hoạch khu kỹ thuật

Cả RXQ16AYM và RXQ18AYM trong tổ hợp đều có kích thước:

1.657 × 1.240 × 765 mm

Do đó, tổng cấu hình gồm:

(1.657 × 1.240 × 765) + (1.657 × 1.240 × 765) mm

Việc hai module sử dụng cùng một kích thước khung có lợi trong quá trình thiết kế khu dàn nóng.

Có thể:

• Bố trí thẳng hàng.

• Thiết kế khung đỡ đồng đều.

• Giữ khoảng bảo trì tương tự.

• Dễ tổ chức hướng thổi.

• Tạo khu M&E gọn hơn.

Tuy nhiên, diện tích thực tế vẫn cần tính thêm khoảng cách lắp đặt giữa hai dàn.

Tổng trọng lượng khoảng 520 kg

RXQ34AMYM có trọng lượng từng module khoảng:

• RXQ16AYM: 260 kg

• RXQ18AYM: 260 kg

Tổng trọng lượng hai dàn khoảng 520 kg.

Việc chia thành hai module giúp:

• Dễ vận chuyển hơn.

• Có thể cẩu từng dàn riêng.

• Phân bổ tải lên sàn.

• Thuận tiện thiết kế giá đỡ.

• Giảm kích thước thiết bị cho mỗi lần nâng.

Tuy nhiên, kết cấu tầng mái hoặc khung thép vẫn cần được kiểm tra tải trọng trước khi lắp đặt.

Độ ồn danh định khoảng 64 dBA

RXQ34AMYM có độ ồn danh định khoảng 64 dBA.

Với một tổ hợp công suất lớn, vị trí đặt dàn nóng cần đặc biệt lưu ý nếu gần:

• Phòng khách sạn.

• Văn phòng.

• Khu dân cư.

• Phòng nghỉ.

• Ranh giới khu đất.

Giải pháp bố trí cần cân nhắc:

• Khoảng cách.

• Hướng thổi.

• Đế chống rung.

• Tường phản xạ âm.

• Khả năng truyền rung qua kết cấu.

Việc xử lý ngay trong thiết kế thường hiệu quả hơn bổ sung giải pháp chống ồn sau khi hệ thống đã hoàn thiện.

Hoạt động làm lạnh từ 10°C đến 49°C DB

RXQ34AMYM có phạm vi vận hành làm lạnh:

10°C đến 49°C DB

Khả năng hoạt động tới nhiệt độ ngoài trời cao phù hợp với điều kiện mùa hè.

Tuy nhiên, dàn nóng trên tầng mái còn có thể chịu:

• Nắng trực tiếp.

• Nhiệt bức xạ từ bê tông.

• Khí nóng từ những dàn khác.

Do đó, vẫn phải bố trí dàn nóng trong khu vực có khả năng thoát nhiệt tốt.

Sử dụng môi chất lạnh R410A

RXQ34AMYM sử dụng môi chất lạnh R410A.

Lượng môi chất nạp sẵn gồm:

• RXQ16AYM: 8,2 kg

• RXQ18AYM: 8,4 kg

Tổng lượng nạp sẵn:

8,2 + 8,4 kg

Lượng môi chất cuối cùng của hệ thống còn phụ thuộc vào:

• Chiều dài đường ống.

• Đường kính từng đoạn.

• Số lượng dàn lạnh.

• Số bộ chia.

• Cấu hình mạng ống.

Do đó, lượng môi chất bổ sung cần được tính theo thiết kế thực tế.

Đường ống lỏng/hơi Ø19,1 / Ø34,9 mm

Kết nối chính của RXQ34AMYM gồm:

• Ống lỏng: Ø19,1 mm

• Ống hơi: Ø34,9 mm

Đây là kích thước kết nối chính của tổ hợp.

Trong mạng VRV, đường kính từng đoạn sẽ thay đổi tùy:

• Tổng công suất phía sau nhánh.

• Số lượng dàn lạnh.

• Vị trí bộ chia.

• Chiều dài tuyến.

Vì vậy, không nên áp dụng một kích thước ống cố định cho toàn bộ hệ thống.

Cấu hình dàn đôi giúp thi công linh hoạt hơn

Một hệ 34HP có tổng trọng lượng và công suất rất lớn.

Việc chia thành hai module mang lại nhiều lợi thế cho nhà thầu:

• Có thể vận chuyển từng thiết bị riêng.

• Dễ đưa qua hành lang kỹ thuật.

• Cẩu từng module lên mái.

• Giảm tải cho từng lần nâng.

• Linh hoạt chia vị trí lắp đặt.

Đây là một lợi thế lớn trong những dự án cải tạo, nơi kiến trúc và lối vận chuyển đã cố định.

Giảm đáng kể số lượng dàn nóng ngoài mặt tiền

Nếu một công trình có 50–60 phòng sử dụng điều hòa cục bộ, số lượng dàn nóng ngoài trời có thể rất lớn.

Điều này dễ dẫn tới:

• Mất thẩm mỹ mặt tiền.

• Chiếm ban công.

• Đường ống phân tán.

• Nhiều vị trí cần bảo trì.

• Khí nóng xả ra nhiều hướng.

RXQ34AMYM giúp tập trung hàng chục dàn lạnh vào một tổ hợp hai dàn nóng tại khu kỹ thuật.

Nhờ đó:

• Giảm số lượng thiết bị ngoài trời.

• Giữ mặt tiền gọn hơn.

• Tập trung hệ thống M&E.

• Dễ quản lý.

• Thuận tiện bảo dưỡng.

RXQ34AMYM phù hợp với văn phòng quy mô lớn

Văn phòng lớn thường gồm:

• Khu làm việc chung.

• Phòng họp.

• Phòng lãnh đạo.

• Phòng đào tạo.

• Khu tiếp khách.

• Các phòng chức năng.

Mỗi khu vực có thể vận hành theo lịch riêng.

RXQ34AMYM cho phép từng dàn lạnh hoạt động độc lập, trong khi tổ hợp dàn nóng tự điều chỉnh theo tổng tải.

Phù hợp với khách sạn có nhiều phòng

Khách sạn là một trong những mô hình phù hợp với hệ VRV công suất lớn.

Mỗi phòng có thể:

• Bật/tắt riêng.

• Cài nhiệt độ riêng.

• Ngừng hoạt động khi phòng trống.

Trong khi:

• Sảnh.

• Nhà hàng.

• Phòng hội nghị.

• Khu dịch vụ.

có lịch hoạt động riêng.

Khả năng kết nối tới 55 (64) dàn lạnh giúp RXQ34AMYM phù hợp với những khách sạn có nhiều khu vực điều hòa nếu dự án chỉ cần làm lạnh.

Phù hợp với trung tâm đào tạo và cơ sở dịch vụ

Trung tâm đào tạo thường có nhiều lớp hoạt động theo ca.

Các phòng không có lớp có thể tắt điều hòa trong khi những phòng khác vẫn vận hành.

Tương tự, trung tâm dịch vụ có thể chia:

• Phòng khách.

• Phòng tư vấn.

• Khu làm việc.

• Phòng chức năng.

Khả năng phân vùng giúp hệ thống không phải làm lạnh toàn bộ công trình cùng lúc.

Phù hợp nhà hàng, showroom và trung tâm hội nghị

RXQ34AMYM cũng có thể được cân nhắc cho các dự án có không gian lớn nhưng chia thành nhiều khu vực.

Ví dụ nhà hàng có:

• Sảnh chính.

• Phòng VIP.

• Phòng tiệc.

• Khu hội nghị.

Showroom có:

• Khu trưng bày.

• Phòng tư vấn.

• Văn phòng.

• Khu dịch vụ.

Hệ VRV cho phép từng vùng sử dụng dàn lạnh riêng nhưng vẫn kết nối vào cùng tổ hợp dàn nóng.

RXQ34AMYM khác gì RXQ32AMYM?

RXQ32AMYM và RXQ34AMYM đều là Daikin VRV A 1 chiều dàn nóng đôi, nhưng khác cấu hình, công suất và số dàn lạnh kết nối.

Daikin RXQ32AMYM

• Công suất: 32HP

• Cấu hình: RXQ14AYM + RXQ18AYM

• Công suất lạnh: 90,0 kW / 307.000 BTU/h

• Điện tiêu thụ: khoảng 26,0 kW

• Điều chỉnh công suất: 5–100%

• Kết nối tối đa: 52 (64) dàn lạnh VRV

Daikin RXQ34AMYM

• Công suất: 34HP

• Cấu hình: RXQ16AYM + RXQ18AYM

• Công suất lạnh: 95,0 kW / 324.000 BTU/h

• Điện tiêu thụ: 28,2 kW

• Điều chỉnh công suất: 5–100%

• Kết nối tối đa: 55 (64) dàn lạnh VRV

RXQ34AMYM tăng thêm khoảng 5 kW công suất lạnh so với RXQ32AMYM.

Điểm đáng chú ý là cả hai đều có giới hạn tối đa tới 64 dàn lạnh trong cấu hình phù hợp, vì vậy việc tăng lên RXQ34AMYM chủ yếu cần dựa trên tổng tải lạnh chứ không chỉ số lượng thiết bị.

Nếu tổng tải vẫn nằm trong khả năng 90 kW, RXQ32AMYM có thể phù hợp hơn.

Nếu tải đã vượt mức này và tiến gần 95 kW, RXQ34AMYM sẽ có dư địa công suất phù hợp hơn.

RXQ34AMYM khác gì hệ VRV H 34HP?

RXQ34AMYM thuộc dòng Daikin VRV A.

Chức năng:

• Làm lạnh.

Trong khi hệ Daikin VRV H có thể:

• Làm lạnh.

• Sưởi.

Nếu công trình chỉ cần làm lạnh, RXQ34AMYM phù hợp để cân nhắc.

Nếu cần sử dụng sưởi vào mùa đông, nên chọn hệ VRV H tương ứng.

Không nên lựa chọn 34HP chỉ để dư công suất

Với công suất tới 95 kW, việc lựa chọn model cần dựa trên tính toán kỹ thuật.

Không nên tự động tăng lên 34HP chỉ vì muốn “dư một chút”.

Nếu tải thực tế thấp hơn nhiều, việc chọn thiết bị lớn có thể:

• Tăng chi phí đầu tư.

• Tăng diện tích khu kỹ thuật.

• Tăng tải trọng thiết bị.

• Không khai thác hết công suất.

Cần xem xét đồng thời:

• Tổng tải lạnh.

• Tỷ lệ hoạt động đồng thời.

• Số lượng dàn lạnh.

• Khả năng mở rộng trong tương lai.

• Điều kiện vận hành.

Dự phòng công suất nên có lý do kỹ thuật rõ ràng.

Có nên lựa chọn Daikin VRV A RXQ34AMYM 34HP?

RXQ34AMYM là lựa chọn phù hợp nếu dự án cần:

• Hệ điều hòa trung tâm 1 chiều.

• Công suất khoảng 34HP.

• Công suất lạnh 95 kW / 324.000 BTU/h.

• Cấu hình hai dàn nóng.

• Kết nối nhiều dàn lạnh VRV.

• Điều khiển độc lập từng khu vực.

• Điều chỉnh công suất từ 5–100%.

• Máy nén Scroll.

• Thuận tiện chia nhỏ thiết bị khi vận chuyển.

• Phù hợp văn phòng, khách sạn và công trình thương mại lớn.

Điểm quan trọng là RXQ34AMYM chỉ kết nối dàn lạnh VRV, vì vậy phương án dàn lạnh cần được thiết kế đồng bộ ngay từ đầu.

Lưu ý khi lựa chọn RXQ34AMYM

Trước khi chốt model cần xác định:

• Tải lạnh từng phòng.

• Tổng tải toàn hệ thống.

• Số lượng dàn lạnh.

• Công suất từng dàn lạnh.

• Tỷ lệ hoạt động đồng thời.

• Chủng loại dàn lạnh VRV.

• Chiều dài đường ống.

• Chênh lệch độ cao.

• Vị trí hai dàn nóng.

• Khoảng cách giữa các module.

• Khả năng giải nhiệt.

• Tải trọng tầng mái.

• Nguồn điện 3 pha.

• Yêu cầu về tiếng ồn.

• Phương án vận chuyển và cẩu lắp.

Việc tính toán đồng bộ từ đầu giúp hạn chế thay đổi thiết bị trong quá trình thi công và giúp hệ thống vận hành phù hợp với tải thực tế.

Câu hỏi thường gặp về Daikin RXQ34AMYM

Daikin RXQ34AMYM có công suất bao nhiêu?

RXQ34AMYM có công suất danh định 34HP, công suất lạnh khoảng 95,0 kW / 324.000 BTU/h.

RXQ34AMYM là điều hòa 1 chiều hay 2 chiều?

Đây là Daikin VRV A 1 chiều, chỉ có chức năng làm lạnh.

RXQ34AMYM gồm những dàn nóng nào?

Hệ thống gồm:

RXQ16AYM + RXQ18AYM

RXQ34AMYM là dàn nóng đơn hay đôi?

Đây là tổ hợp dàn nóng đôi, gồm hai module.

Điện tiêu thụ RXQ34AMYM bao nhiêu?

Điện tiêu thụ danh định khoảng 28,2 kW.

RXQ34AMYM điều chỉnh công suất trong khoảng nào?

Hệ thống có thể điều chỉnh công suất từ khoảng 5% đến 100%.

RXQ34AMYM kết nối được bao nhiêu dàn lạnh?

Model hỗ trợ khoảng 55 dàn lạnh VRV trong cấu hình thông thường và tối đa 64 dàn tùy phương án thiết kế.

RXQ34AMYM có kết nối dàn lạnh dân dụng không?

Không. Đây là cấu hình dàn nóng đôi và chỉ kết nối dàn lạnh VRV.

RXQ34AMYM sử dụng máy nén gì?

Hệ thống sử dụng máy nén xoắn ốc Scroll dạng kín.

Công suất động cơ máy nén RXQ34AMYM bao nhiêu?

Cấu hình động cơ máy nén khoảng:

(3,5 × 1) + (3,5 × 1) + (4,0 × 1) + (4,0 × 1) kW

Lưu lượng gió RXQ34AMYM bao nhiêu?

Hai module có lưu lượng gió:

257 + 257 m³/phút

Kích thước RXQ34AMYM bao nhiêu?

Hai module có kích thước:

(1.657 × 1.240 × 765) + (1.657 × 1.240 × 765) mm

Trọng lượng RXQ34AMYM bao nhiêu?

Hai module có trọng lượng khoảng:

260 + 260 kg

Độ ồn RXQ34AMYM bao nhiêu?

Độ ồn danh định khoảng 64 dBA.

RXQ34AMYM sử dụng môi chất lạnh gì?

Máy sử dụng môi chất lạnh R410A.

Lượng môi chất nạp sẵn bao nhiêu?

Hai module được nạp sẵn khoảng:

8,2 + 8,4 kg R410A

Đường ống RXQ34AMYM bao nhiêu?

Kết nối chính gồm:

• Ống lỏng: Ø19,1 mm

• Ống hơi: Ø34,9 mm

Phạm vi hoạt động RXQ34AMYM là bao nhiêu?

Hệ thống có thể vận hành làm lạnh trong khoảng 10°C đến 49°C DB.

Daikin RXQ34AMYM phù hợp với công trình nào?

Model phù hợp với văn phòng lớn, khách sạn, nhà hàng, showroom, trung tâm đào tạo, trung tâm dịch vụ và các công trình thương mại cần hệ VRV 1 chiều công suất khoảng 34HP.

Tư vấn và báo giá Daikin VRV A RXQ34AMYM 34HP tại DNA HVAC

Điều hòa trung tâm Daikin VRV A RXQ34AMYM 34HP 1 chiều là lựa chọn phù hợp cho những dự án cần công suất lạnh khoảng 95 kW và muốn sử dụng cấu hình hai module để thuận tiện hơn trong vận chuyển, cẩu lắp và bố trí khu kỹ thuật.

Tổ hợp RXQ16AYM + RXQ18AYM có khả năng kết nối tới 55 (64) dàn lạnh VRV, phù hợp với văn phòng lớn, khách sạn, nhà hàng, showroom và những công trình có nhiều phòng cần điều khiển nhiệt độ độc lập.

Khả năng điều chỉnh công suất từ 5–100% giúp hệ thống thích ứng với tải lạnh thay đổi trong ngày. Hai module có cùng kích thước cũng thuận tiện khi quy hoạch khu dàn nóng trên tầng mái.

Tuy nhiên, RXQ34AMYM chỉ kết nối dàn lạnh VRV, vì vậy tổng tải, số lượng dàn lạnh, chủng loại dàn lạnh, mạng đường ống và vị trí hai module cần được tính toán đồng bộ ngay từ giai đoạn thiết kế.

DNA HVAC cung cấp giải pháp khảo sát, tính tải lạnh, thiết kế và lựa chọn hệ thống điều hòa trung tâm Daikin VRV phù hợp với từng dự án.

Liên hệ DNA HVAC để được tư vấn cấu hình dàn lạnh VRV, phương án bố trí hai module dàn nóng, thiết kế hệ thống đường ống và nhận báo giá Daikin RXQ34AMYM 34HP phù hợp với công trình.
