Cửa Gió Nan Z (WL) – Lấy Gió Tươi, Hút Khí Thải

Cửa gió nan Z WL (Weather Louver) bằng nhôm, sử dụng lấy gió tươi và hút khí thải ngoài trời. Nan nghiêng hạn chế nước mưa, có lưới chắn côn trùng. Tư vấn và cung cấp tại Cơ Điện Lạnh DNA Hà Nội.

Cửa Gió Nan Z (WL) Là Gì?

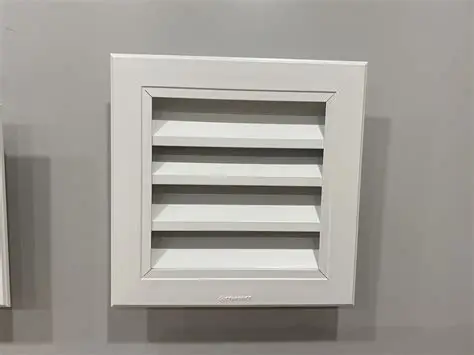

Cửa gió nan Z (Weather Louver - WL) là thiết bị được sử dụng làm cửa lấy gió tươi hoặc cửa xả khí thải ra ngoài trời. Cấu tạo gồm các nan nằm ngang, có độ nghiêng phù hợp giúp hạn chế nước mưa xâm nhập vào hệ thống thông gió bên trong công trình.

Sản phẩm thường được lắp đặt tại mặt ngoài công trình, vị trí lấy gió hoặc xả gió. Có thể kết hợp thêm lưới lọc bụi và lưới chắn côn trùng để bảo vệ hệ thống.

Cấu Tạo Và Đặc Điểm Cửa Gió Nan Z WL

Hệ thống nan Z nằm ngang, có độ nghiêng

Nan được bố trí theo phương ngang. Thiết kế nan nghiêng nhằm hạn chế nước mưa đi vào đường ống. Hỗ trợ lưu thông không khí từ ngoài trời vào hoặc từ trong nhà ra ngoài.

Khung và nan bằng nhôm

Vật liệu nhôm theo catalogue. Độ dày khung 1,0mm. Độ dày nan 0,66–1,2mm.

Bề mặt sơn tĩnh điện

Màu tiêu chuẩn: trắng. Có thể lựa chọn màu khác. Hoàn thiện bề mặt bằng sơn tĩnh điện.

Kết hợp lưới chắn côn trùng và lưới lọc bụi

Lưới chắn côn trùng ở phía sau cửa gió. Lưới lọc bụi là phụ kiện tùy chọn. Cần bố trí để thuận tiện kiểm tra và vệ sinh.

Cấu tạo cửa gió WL Type 2

Phiên bản WL Type 2 có trong bảng catalogue với kích thước cổ và ống gió khác so với WL thông thường. Cần kiểm tra bản vẽ chi tiết trước khi gia công.

Thông Số Kỹ Thuật Cửa Gió Nan Z WL

*Thông số lấy từ phần Specification, trang 51 catalogue.

Bảng Kích Thước Cửa Gió Nan Z WL

Kích thước cửa gió WL tiêu chuẩn

Theo catalogue:
- Kích thước mặt A = W × H.
- Kích thước cổ B = (W − 50) × (H − 50).
- Kích thước ống gió C = (W − 40) × (H − 40).
- Kích thước lỗ mở D = (W − 30) × (H − 30).

Bảng kích thước cửa gió WL Type 2

Công thức WL Type 2:
- Kích thước mặt A = W × H.
- Kích thước cổ B = (W − 60) × (H − 60).
- Kích thước ống gió C = (W − 50) × (H − 50).
- Kích thước lỗ mở D = (W − 30) × (H − 30).

Thông Số Lưu Lượng Gió Cửa Gió Nan Z WL

Bảng lưu lượng gió theo vận tốc bề mặt

*Đơn vị: m³/h. Bảng catalogue gốc có các mốc vận tốc 0,5–5 m/s, bước 0,5 m/s.

Vai trò của vận tốc gió đối với cửa lấy gió ngoài trời

Cần chọn cửa theo lưu lượng thiết kế, tính đến diện tích thông gió hiệu dụng, tổn thất áp suất do nan chắn mưa, và ảnh hưởng của lưới lọc, lưới chắn côn trùng. Với vị trí ngoài trời chịu mưa gió mạnh, cần kiểm tra thêm đặc tính chống hắt mưa và tổn thất áp suất theo tài liệu thử nghiệm nếu có.

Ưu Điểm Của Cửa Gió Nan Z Bằng Nhôm

Ứng Dụng Cửa Gió Nan Z Trong Hệ Thống HVAC

Cửa lấy gió tươi cho hệ thống thông gió

Lắp tại mặt ngoài công trình, kết nối ống lấy gió tươi, ứng dụng cho hệ thống thông gió cơ khí.

Cửa xả khí thải ra ngoài trời

Hệ thống quạt hút, thông gió nhà vệ sinh, phòng kỹ thuật, xả khí của các khu vực phù hợp.

Hệ thống cấp khí tươi ERV/HRV

Cửa lấy khí ngoài trời và cửa thải khí ra ngoài. Lựa chọn kích thước theo lưu lượng thiết kế.

Các công trình ứng dụng

Nhà ở, biệt thự, văn phòng, nhà hàng, khách sạn, trung tâm thương mại, nhà xưởng, phòng kỹ thuật.

Phân Biệt Cửa Gió Nan Z Với Các Loại Cửa Gió Khác

Hướng Dẫn Chọn Cửa Gió Nan Z WL Phù Hợp

• Chọn kích thước theo lưu lượng gió tươi hoặc khí thải: Đảm bảo phù hợp thiết kế.
• Chọn WL hay WL Type 2 theo cấu tạo và bản vẽ: Kiểm tra kỹ kích thước cổ, ống gió.
• Chọn vị trí lắp đặt phù hợp trên tường ngoài: Xem xét hướng mưa, vị trí lấy gió.
• Lựa chọn lưới chắn côn trùng và lưới lọc bụi: Tùy điều kiện môi trường.
• Xem xét điều kiện môi trường: Hướng mưa, vị trí lấy gió.

Hướng Dẫn Lắp Đặt Và Bảo Trì Cửa Gió Nan Z

1. Xác định vị trí lấy gió hoặc xả khí.
2. Kiểm tra kích thước lỗ chờ trên tường.
3. Kiểm tra kích thước cổ và ống gió kết nối.
4. Lắp khung và cố định cửa gió.
5. Xử lý kín nước tại vị trí tiếp giáp tường.
6. Lắp lưới chắn côn trùng hoặc lưới lọc nếu có.
7. Kiểm tra hướng nan và thoát nước.
8. Vệ sinh bụi bẩn, kiểm tra tình trạng lưới định kỳ.

Các Sản Phẩm Cửa Gió Điều Hòa Liên Quan

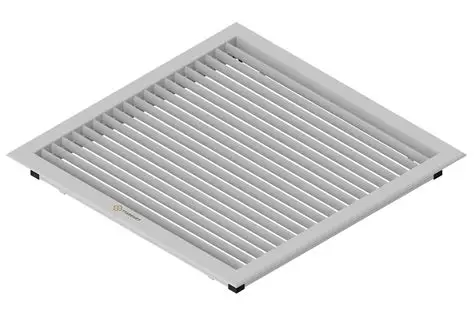

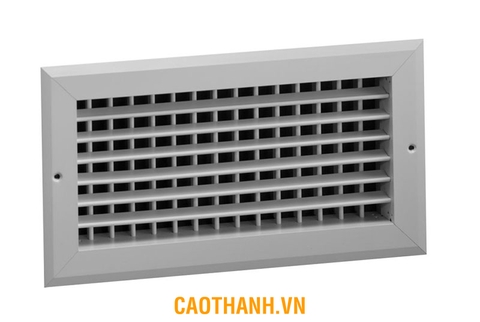

Tham khảo thêm các dòng sản phẩm khác tại DNA: Cửa, miệng gió điều hòa bằng nhôm • Cửa gió nan bầu dục 1 lớp SAG • Cửa gió nan bầu dục 2 lớp DDG • Cửa gió nan Z WL • Cửa gió sọt trứng • Cửa gió khuếch tán vuông • Cửa gió khuếch tán tròn.
