Cấu tạo điều hòa Panasonic gồm hai khối chính là dàn lạnh đặt trong phòng và dàn nóng lắp ngoài trời. Hai bộ phận này kết nối với nhau bằng ống đồng, dây điện và đường thoát nước để tạo thành một hệ thống làm lạnh hoàn chỉnh.

Hiểu rõ từng bộ phận giúp người dùng nhận biết nguyên nhân khi máy làm lạnh yếu, chảy nước, phát tiếng ồn hoặc báo lỗi. Tuy nhiên, các linh kiện bên trong có điện áp và môi chất lạnh nên không nên tự tháo sửa nếu không có chuyên môn.

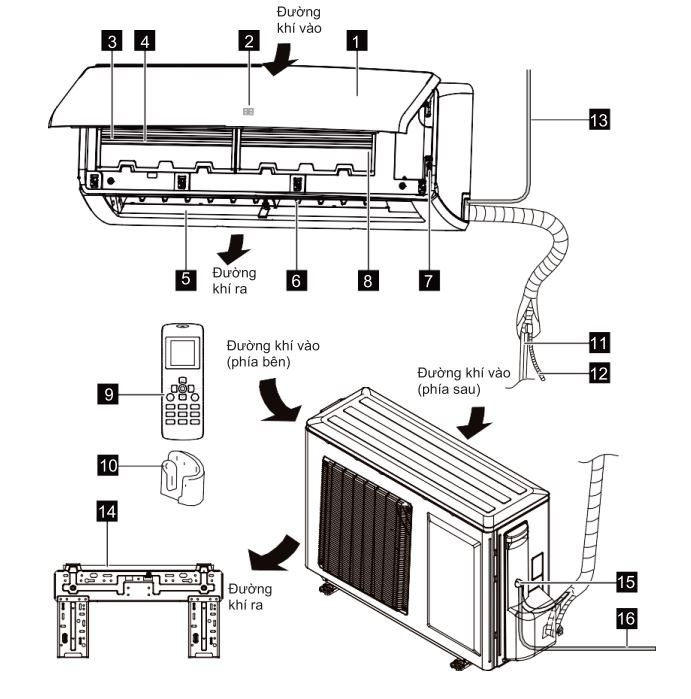

Tổng quan cấu tạo điều hòa Panasonic

Một bộ điều hòa Panasonic treo tường thông thường gồm dàn lạnh, dàn nóng, hệ thống ống dẫn và bộ điều khiển. Trên các dòng Inverter hoặc có nanoe X, máy còn được bổ sung bo mạch điều khiển, cảm biến và cụm lọc không khí chuyên dụng.

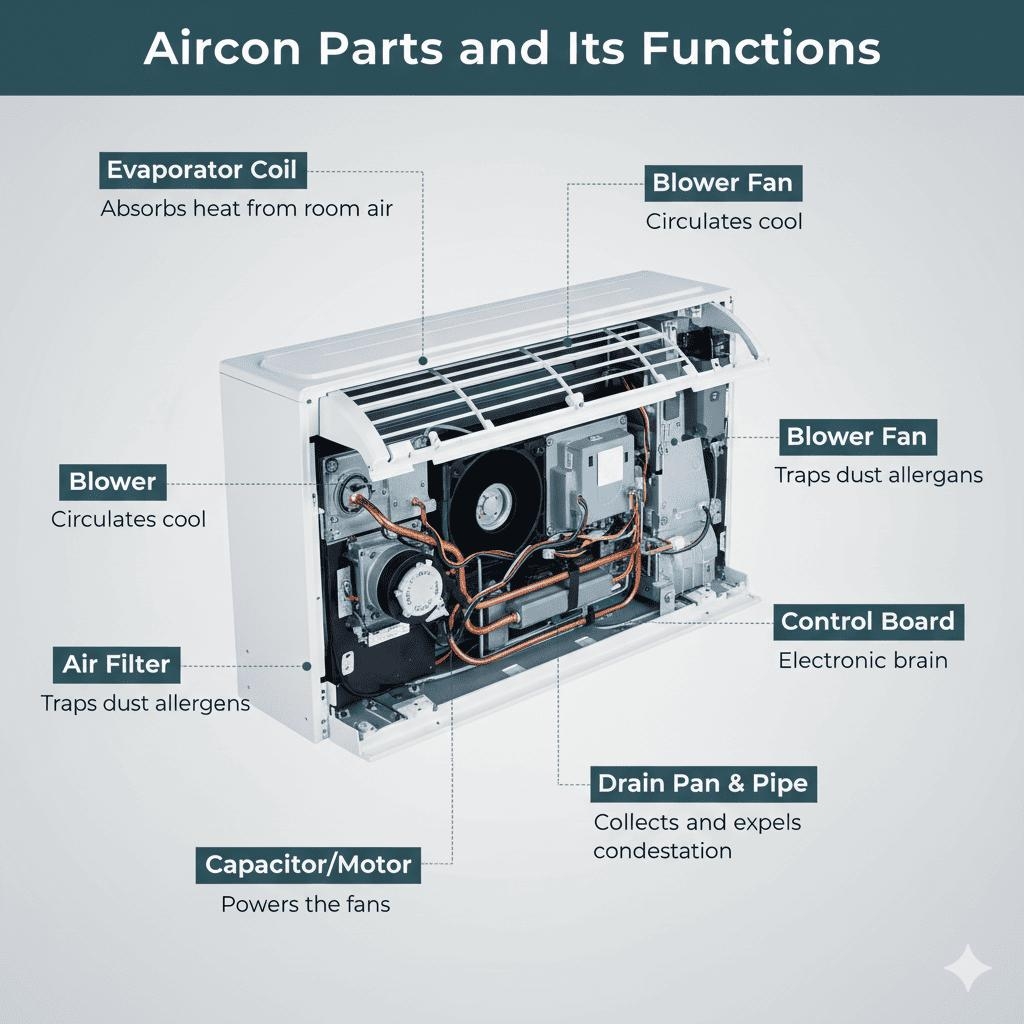

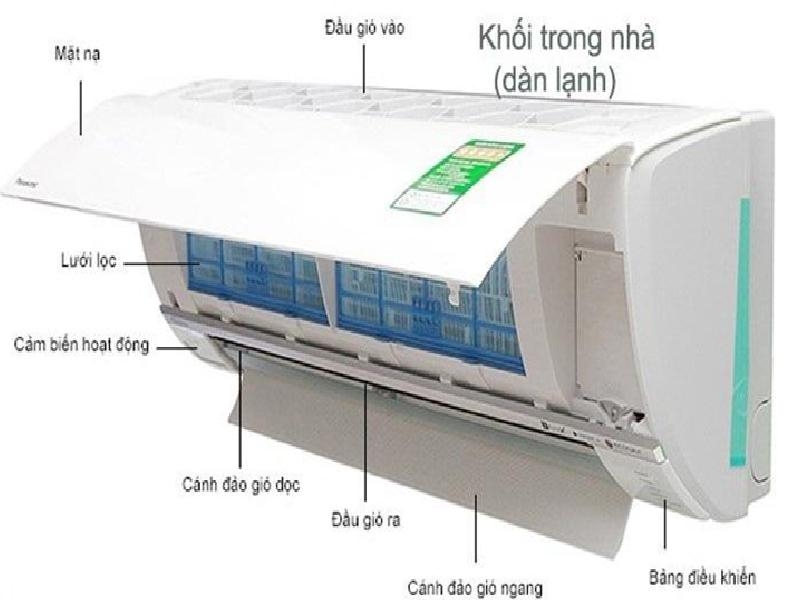

Cấu tạo dàn lạnh điều hòa Panasonic

Dàn lạnh là phần người dùng nhìn thấy trong phòng. Bộ phận này có nhiệm vụ hút không khí nóng, cho đi qua dàn trao đổi nhiệt rồi thổi luồng khí đã được làm mát trở lại không gian sử dụng.

Dàn bay hơi

Dàn bay hơi gồm các ống đồng và lá nhôm mỏng. Môi chất lạnh đi qua ống đồng sẽ hấp thụ nhiệt từ không khí, làm bề mặt dàn lạnh xuống nhiệt độ thấp và tạo ra nước ngưng.

Quạt lồng sóc

Quạt lồng sóc kéo không khí trong phòng qua lưới lọc và dàn bay hơi, sau đó đẩy khí mát ra ngoài. Khi quạt bám bụi, lưu lượng gió giảm, máy lạnh chậm và có thể phát tiếng ồn.

Lưới lọc và hệ thống lọc không khí

Lưới lọc giữ lại bụi lớn trước khi không khí đi qua dàn lạnh. Một số dòng Panasonic còn có công nghệ nanoe X hoặc nanoe-G hỗ trợ xử lý không khí, nhưng vẫn cần vệ sinh lưới lọc định kỳ để duy trì hiệu quả.

Cảm biến nhiệt độ và độ ẩm

Cảm biến giúp bo mạch nhận biết nhiệt độ phòng, nhiệt độ dàn lạnh và trên một số model là độ ẩm. Dữ liệu này được dùng để điều chỉnh máy nén, quạt và chế độ Dry hoặc Auto.

Máng nước và ống thoát nước

Nước ngưng trên dàn lạnh chảy xuống máng hứng rồi thoát ra ngoài qua ống nước. Nếu máng bẩn, ống tắc hoặc máy lắp nghiêng sai, nước có thể tràn vào phòng.

Cánh đảo gió và cửa gió

Cánh đảo gió điều chỉnh hướng luồng khí theo chiều lên xuống hoặc trái phải tùy model. Các dòng có AEROWINGS hoặc cánh gió lớn giúp đưa khí lạnh đi xa và phân bố đều hơn.

Cấu tạo dàn nóng điều hòa Panasonic

Dàn nóng đặt ngoài trời, chịu trách nhiệm nén môi chất và thải lượng nhiệt lấy từ trong phòng ra môi trường. Đây là nơi tập trung các linh kiện có tải điện và áp suất cao.

Máy nén

Máy nén là bộ phận quan trọng nhất của hệ thống lạnh. Nó hút môi chất ở áp suất thấp, nén lên áp suất cao và tạo dòng tuần hoàn trong toàn bộ hệ thống.

Dàn ngưng tụ

Dàn ngưng tụ gồm ống đồng và lá nhôm, có nhiệm vụ tỏa nhiệt ra ngoài. Khi bề mặt dàn nóng bị phủ bụi hoặc bị che kín, hiệu suất thải nhiệt giảm và máy có thể tốn điện hơn.

Quạt dàn nóng

Quạt hút không khí qua dàn ngưng tụ để đẩy nhiệt ra môi trường. Cánh quạt cong, motor yếu hoặc vật lạ mắc vào lồng quạt có thể gây rung và tiếng kêu lớn.

Bo mạch Inverter

Trên điều hòa Panasonic Inverter, bo mạch điều khiển tốc độ máy nén và các linh kiện liên quan. Nhờ khả năng thay đổi công suất, máy duy trì nhiệt độ ổn định hơn và hạn chế bật tắt liên tục.

Van tiết lưu hoặc ống mao

Bộ phận tiết lưu làm giảm áp suất môi chất trước khi môi chất đi vào dàn lạnh. Sự thay đổi áp suất giúp môi chất dễ bay hơi và hấp thụ nhiệt trong phòng.

Hệ thống ống đồng và đường kết nối

Hai dàn được kết nối bằng cặp ống đồng gồm ống gas và ống lỏng. Bên ngoài ống cần có lớp bảo ôn để hạn chế thất thoát nhiệt và ngưng tụ nước trên đường ống.

• Ống đồng dẫn môi chất lạnh giữa dàn nóng và dàn lạnh.

• Dây điện cấp nguồn và truyền tín hiệu điều khiển giữa hai khối.

• Ống thoát nước đưa nước ngưng từ dàn lạnh ra ngoài.

• Lớp bảo ôn hạn chế thất thoát nhiệt và đọng nước trên ống.

Kích thước và chiều dài đường ống phải tuân theo yêu cầu của từng model. Lắp sai đường kính, gập ống hoặc hút chân không không đạt có thể làm máy lạnh yếu và giảm độ bền.

Bộ điều khiển và hệ thống cảm biến

Remote gửi lệnh đến mắt nhận tín hiệu trên dàn lạnh. Bo mạch tiếp nhận cài đặt rồi điều khiển quạt, máy nén, cánh đảo gió và các tính năng như Powerful, Quiet, ECO hoặc nanoe X.

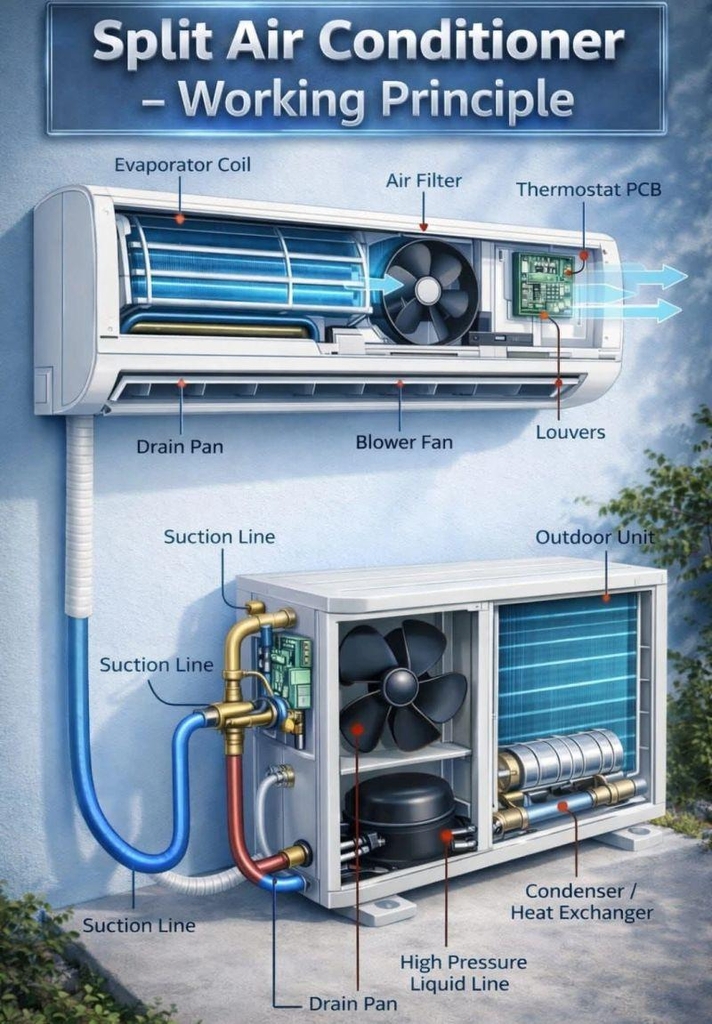

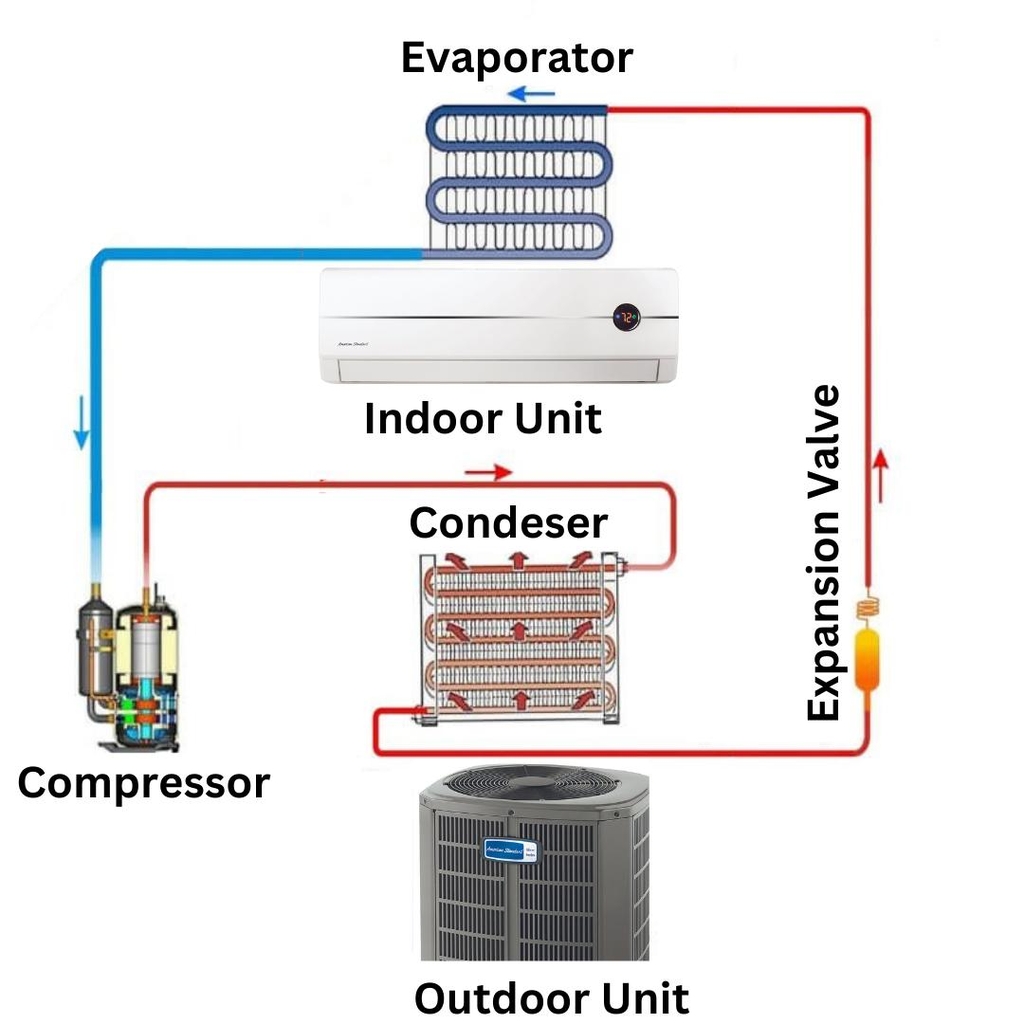

Nguyên lý hoạt động của điều hòa Panasonic

Khi bật chế độ Cool, môi chất lạnh đi qua dàn lạnh và hấp thụ nhiệt trong phòng. Môi chất sau đó trở về máy nén, được nén lên áp suất cao rồi đi qua dàn nóng để tỏa nhiệt ra ngoài.

• Bước 1: Quạt dàn lạnh hút không khí nóng trong phòng qua lưới lọc.

• Bước 2: Không khí trao đổi nhiệt với dàn bay hơi và giảm nhiệt độ.

• Bước 3: Môi chất mang nhiệt về máy nén tại dàn nóng.

• Bước 4: Dàn nóng và quạt tỏa nhiệt ra môi trường.

• Bước 5: Môi chất qua bộ tiết lưu, giảm áp suất và quay lại dàn lạnh.

Chu trình này lặp lại liên tục. Với máy Inverter, máy nén tăng giảm tốc độ theo nhu cầu thay vì chỉ bật hoặc tắt hoàn toàn, giúp nhiệt độ ổn định hơn.

Cấu tạo điều hòa Panasonic Inverter khác gì máy thường?

Điểm khác biệt lớn nhất nằm ở hệ thống điều khiển máy nén. Điều hòa Inverter có bo công suất và máy nén có khả năng thay đổi tốc độ, trong khi máy không Inverter thường vận hành theo cơ chế bật và tắt theo nhiệt độ.

Vai trò của nanoe X trong cấu tạo điều hòa Panasonic

Trên một số dòng máy, cụm phát nanoe X được tích hợp để hỗ trợ xử lý không khí. Hệ thống này là phần bổ sung cho dàn lạnh, không thay thế chu trình làm lạnh và cũng không thay thế việc vệ sinh máy định kỳ.

Khả năng cụ thể phụ thuộc từng dòng sản phẩm. Người dùng nên kiểm tra đúng model để biết máy có nanoe X, nanoe-G, Wi-Fi hoặc chức năng vệ sinh dàn lạnh hay không.

Những bộ phận cần vệ sinh và bảo dưỡng định kỳ

Dấu hiệu một bộ phận trong điều hòa có thể gặp sự cố

• Máy chạy nhưng không lạnh hoặc lạnh rất chậm.

• Dàn lạnh chảy nước, đóng tuyết hoặc có mùi khó chịu.

• Dàn nóng không chạy, quạt không quay hoặc phát tiếng kêu lớn.

• Máy bật tắt bất thường, báo mã lỗi hoặc đèn Timer nhấp nháy.

• Luồng gió yếu dù đã chọn tốc độ quạt cao.

Những dấu hiệu này có thể liên quan đến nhiều nguyên nhân khác nhau. Không nên tự kết luận máy nén hoặc bo mạch hỏng nếu chưa đo kiểm bằng thiết bị chuyên dụng.

Câu hỏi thường gặp về cấu tạo điều hòa Panasonic

Dàn lạnh có phải là cục lạnh không?

Đúng. Dàn lạnh còn được gọi là cục lạnh, được lắp trong phòng và có nhiệm vụ hấp thụ nhiệt, thổi khí mát và thu nước ngưng.

Máy nén nằm ở đâu?

Máy nén nằm trong dàn nóng. Đây là linh kiện có nhiệm vụ nén và tuần hoàn môi chất lạnh trong hệ thống.

Điều hòa Panasonic có cần bơm thêm gas định kỳ không?

Hệ thống kín không cần nạp gas định kỳ nếu không rò rỉ. Chỉ nên nạp khi kỹ thuật viên xác định thiếu gas và xử lý được vị trí rò.

Có thể tự tháo dàn lạnh để vệ sinh không?

Người dùng có thể vệ sinh lưới lọc theo hướng dẫn. Việc tháo sâu quạt, bo mạch hoặc dàn trao đổi nhiệt nên giao cho kỹ thuật viên để tránh chập điện, gãy linh kiện hoặc rò nước.

Kết luận

Cấu tạo điều hòa Panasonic gồm dàn lạnh, dàn nóng, đường ống kết nối và hệ thống điều khiển. Trong đó, dàn lạnh hấp thụ nhiệt, dàn nóng thải nhiệt, còn máy nén và môi chất lạnh tạo thành chu trình làm lạnh khép kín.

Nắm được vai trò của từng bộ phận giúp người dùng sử dụng và bảo dưỡng máy đúng cách. Khi gặp lỗi liên quan đến điện, bo mạch, máy nén hoặc môi chất lạnh, nên liên hệ kỹ thuật viên có chuyên môn thay vì tự tháo sửa.
