Bảng trị số sensor điều hòa Panasonic và cách kiểm tra đúng

Bảng trị số sensor điều hòa Panasonic là thông tin được nhiều thợ điện lạnh và người dùng tìm kiếm khi máy báo lỗi cảm biến, làm lạnh kém hoặc hoạt động sai nhiệt độ. Sensor là linh kiện nhỏ nhưng ảnh hưởng trực tiếp đến khả năng đo nhiệt, điều khiển máy nén và bảo vệ hệ thống.

Bài viết này tổng hợp các trị số sensor Panasonic thường gặp, cách đọc bảng điện trở, cách đo bằng đồng hồ và những lỗi liên quan. Các trị số trong bài dùng để tham khảo kỹ thuật, khi sửa chữa thực tế vẫn cần đối chiếu model máy và tài liệu service manual tương ứng.

Nội dung chính

• Sensor điều hòa Panasonic là gì và nằm ở đâu.

• Bảng trị số sensor Panasonic thường gặp theo từng loại cảm biến.

• Cách đo sensor bằng đồng hồ vạn năng và cách nhận biết sensor hỏng.

• Các mã lỗi Panasonic liên quan đến cảm biến nhiệt độ.

• Lưu ý khi thay sensor để tránh sai trị số, sai giắc hoặc báo lỗi lại.

Sensor điều hòa Panasonic là gì?

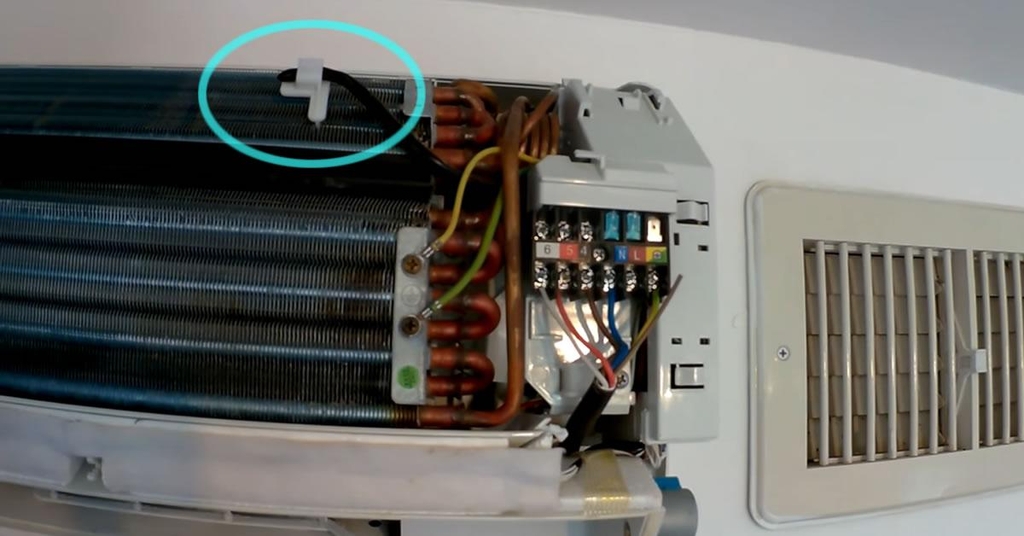

Sensor điều hòa Panasonic là cảm biến nhiệt độ dùng để đo nhiệt độ không khí, nhiệt độ dàn lạnh, dàn nóng hoặc đường ống gas. Tín hiệu từ sensor được gửi về bo mạch để máy tự điều chỉnh công suất, tốc độ quạt và chu kỳ làm lạnh/sưởi.

Phần lớn sensor trên điều hòa dân dụng là loại nhiệt điện trở NTC. Khi nhiệt độ tăng, điện trở của sensor thường giảm; khi nhiệt độ giảm, điện trở sẽ tăng lên.

Nếu sensor sai trị số, đứt dây hoặc chập, bo mạch sẽ nhận sai nhiệt độ thực tế. Khi đó máy có thể không lạnh, ngắt liên tục, chạy sai chế độ hoặc báo lỗi H trên điều hòa Panasonic.

Các loại sensor thường có trên điều hòa Panasonic

Tùy từng model Panasonic 1 chiều, 2 chiều, Inverter hoặc Multi, số lượng sensor có thể khác nhau. Tuy nhiên, một số cảm biến dưới đây xuất hiện khá phổ biến trên điều hòa treo tường Panasonic.

Bảng trị số sensor điều hòa Panasonic thường gặp

Trị số sensor Panasonic không nên hiểu là một con số cố định cho mọi model. Cùng là điều hòa Panasonic nhưng trị số có thể thay đổi theo đời máy, loại máy, vị trí sensor và thiết kế bo mạch.

Dưới đây là bảng trị số thường gặp ở nhiều dòng điều hòa Panasonic dân dụng. Bảng này phù hợp để kiểm tra sơ bộ, khoanh vùng lỗi và so sánh khi thay sensor mới.

Bảng trị số sensor Panasonic theo nhiệt độ tham khảo

Sensor điều hòa Panasonic loại NTC sẽ thay đổi điện trở theo nhiệt độ. Vì vậy, khi đo ở 20°C, 25°C hoặc 30°C, kết quả sẽ khác nhau và không nên so sánh cứng nhắc một mức duy nhất.

Bảng dưới đây dùng để tham khảo nhanh với hai nhóm sensor phổ biến: sensor nhiệt độ phòng khoảng 15KΩ và sensor dàn lạnh khoảng 30KΩ tại 25°C. Sai số thực tế có thể thay đổi theo model và nhà sản xuất linh kiện.

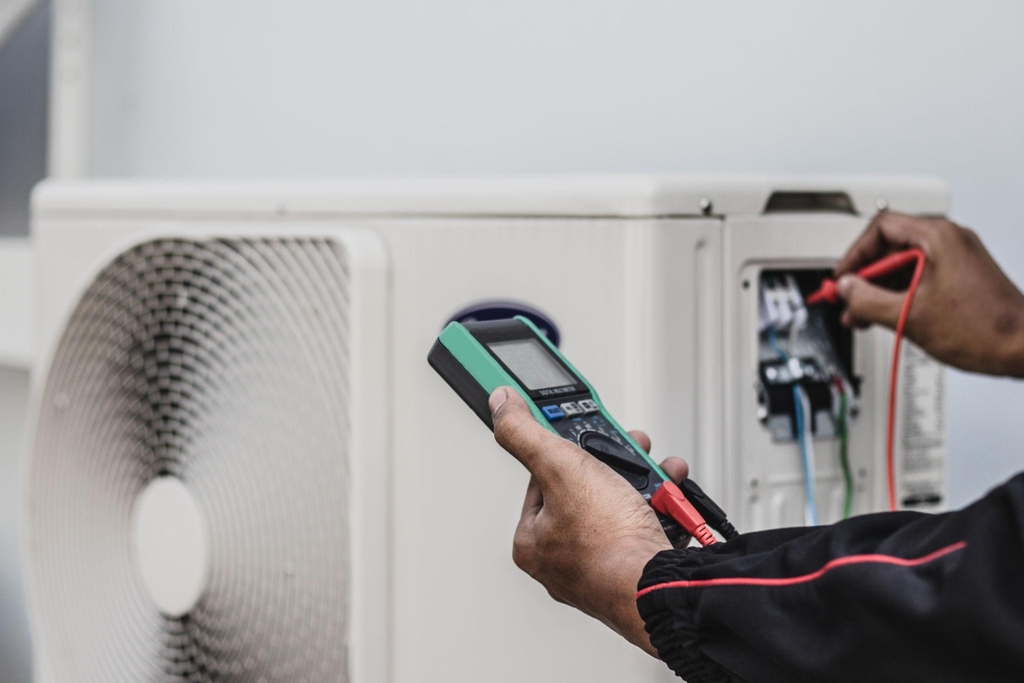

Cách đo trị số sensor điều hòa Panasonic

Khi kiểm tra sensor, bước quan trọng nhất là ngắt nguồn điện hoàn toàn trước khi tháo mặt nạ hoặc mở hộp bo. Không nên đo khi máy còn cấp điện vì vừa nguy hiểm, vừa dễ làm sai kết quả đo.

1. Tắt máy bằng remote, sau đó ngắt aptomat hoặc rút nguồn điều hòa.

2. Mở mặt nạ dàn lạnh hoặc khu vực cần kiểm tra theo đúng vị trí sensor.

3. Rút giắc sensor ra khỏi bo mạch, tránh đo khi sensor vẫn cắm trên bo.

4. Chuyển đồng hồ vạn năng sang thang đo điện trở KΩ.

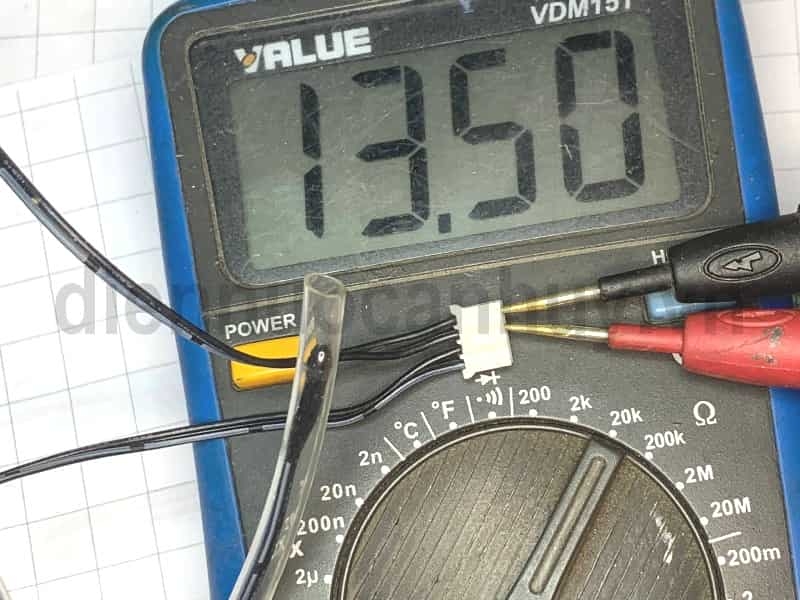

5. Đặt hai que đo vào hai đầu dây sensor và đọc trị số hiển thị.

6. So sánh kết quả với bảng trị số theo nhiệt độ thực tế tại thời điểm đo.

7. Nếu trị số quá lệch, nhảy loạn, đứt mạch hoặc gần 0Ω, sensor có khả năng đã hỏng.

Cách nhận biết sensor Panasonic còn tốt hay đã hỏng

Sensor tốt thường có điện trở thay đổi mượt theo nhiệt độ. Khi dùng tay giữ vào đầu sensor, điện trở sẽ giảm dần; khi để sensor nguội lại, điện trở sẽ tăng trở lại.

Sensor hỏng thường có biểu hiện điện trở không lên, không thay đổi, nhảy số bất thường hoặc lệch rất xa so với trị số chuẩn. Trong nhiều trường hợp, dây sensor bị đứt ngầm hoặc giắc cắm oxy hóa cũng gây lỗi tương tự sensor hỏng.

Các mã lỗi Panasonic thường liên quan đến sensor

Khi sensor gặp sự cố, điều hòa Panasonic có thể hiển thị mã lỗi hoặc cho phép kiểm tra lỗi bằng điều khiển. Mã lỗi có thể thay đổi theo đời máy, nhưng một số lỗi cảm biến dưới đây khá thường gặp.

Có nên tự thay sensor điều hòa Panasonic không?

Người dùng có thể tự vệ sinh lưới lọc hoặc kiểm tra bên ngoài, nhưng không nên tự thay sensor nếu không có kinh nghiệm tháo dàn lạnh và đo điện. Sensor nằm gần bo mạch, dây điện và ống đồng nên thao tác sai có thể gây chập, gãy ngàm hoặc lắp sai vị trí.

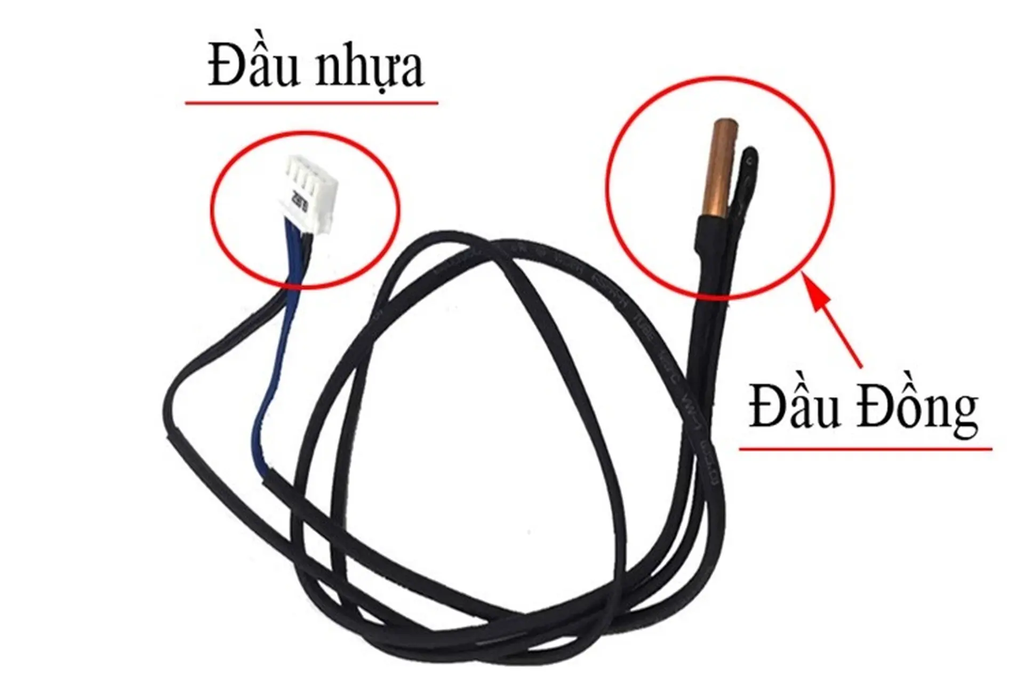

Với thợ kỹ thuật, khi thay sensor Panasonic cần chọn đúng trị số, đúng đầu cảm biến, đúng giắc cắm và đúng chiều dài dây. Không nên thay sensor theo cảm tính chỉ vì hình dáng giống nhau.

Lưu ý khi thay sensor Panasonic

• Không thay sensor phòng 15KΩ bằng sensor dàn 30KΩ vì bo mạch sẽ đọc sai nhiệt độ.

• Không nối dây quá dài hoặc đấu nối lỏng, vì tiếp xúc kém có thể làm trị số đo không ổn định.

• Sensor dàn lạnh cần được kẹp đúng vị trí trên ống đồng để phản hồi nhiệt chính xác.

• Nếu thay sensor mới nhưng vẫn báo lỗi, cần kiểm tra giắc cắm, đường mạch và bo điều khiển.

• Với máy Inverter hoặc Multi, nên tra mã model cụ thể trước khi thay linh kiện.

Giá thay sensor điều hòa Panasonic tham khảo

Chi phí thay sensor phụ thuộc vào loại sensor, vị trí lắp, công suất máy và mức độ tháo lắp. Bảng dưới đây chỉ là mức tham khảo để người dùng dễ hình dung trước khi gọi thợ.

Khi nào cần gọi thợ kiểm tra sensor Panasonic?

Nên gọi thợ khi điều hòa Panasonic báo lỗi H14, H23, H27, H28 hoặc máy có dấu hiệu chạy sai nhiệt độ dù đã vệ sinh lưới lọc và cài đặt đúng chế độ. Đây là các trường hợp cần đo sensor, kiểm tra giắc và bo mạch bằng dụng cụ chuyên dụng.

Ngoài ra, nếu máy lạnh không lạnh, lúc chạy lúc ngắt, dàn lạnh đóng tuyết hoặc dàn nóng không hoạt động ổn định, sensor cũng là một trong những bộ phận cần được kiểm tra cùng gas, quạt, máy nén và bo điều khiển.

Kết luận

Bảng trị số sensor điều hòa Panasonic giúp kiểm tra nhanh cảm biến nhiệt độ khi máy báo lỗi hoặc hoạt động bất thường. Mốc thường gặp là sensor phòng khoảng 15KΩ và sensor dàn lạnh khoảng 27KΩ - 34KΩ ở 25°C, nhưng trị số thực tế vẫn có thể khác theo từng model.

Khi kiểm tra, cần ngắt điện, tháo giắc khỏi bo và đo bằng đồng hồ vạn năng ở thang KΩ. Nếu không chắc chắn về trị số hoặc máy vẫn báo lỗi sau khi thay sensor, nên nhờ kỹ thuật viên kiểm tra để tránh thay sai linh kiện và phát sinh lỗi bo mạch.
