Mã lỗi CH51 điều hòa LG: Nguyên nhân và cách khắc phục

Mã lỗi CH51 điều hòa LG thường xuất hiện trên các hệ thống Multi, Multi F hoặc Multi V khi tổng công suất của các dàn lạnh kết nối với dàn nóng nằm ngoài phạm vi mà hệ thống cho phép. Lỗi cũng có thể xuất hiện khi đấu nhầm dây truyền thông, kết nối sai đường ống hoặc cấu hình hệ thống không đúng khiến dàn nóng nhận diện sai số lượng và công suất dàn lạnh.

CH51 vì vậy chủ yếu là lỗi tổ hợp công suất hoặc cấu hình hệ thống, không phải lỗi thiếu gas. Nếu mã xuất hiện ngay sau khi lắp đặt, mở rộng hệ thống, thay dàn lạnh hoặc sửa dây liên kết, kỹ thuật viên nên kiểm tra lại sơ đồ kết nối và công suất thiết bị trước khi nghi ngờ bo mạch.

Mã lỗi CH51 điều hòa LG là lỗi gì?

CH51 là lỗi tỷ lệ kết hợp công suất giữa dàn lạnh và dàn nóng nằm ngoài phạm vi cho phép, thường được mô tả là Combination Ratio/Over-Capacity Error.

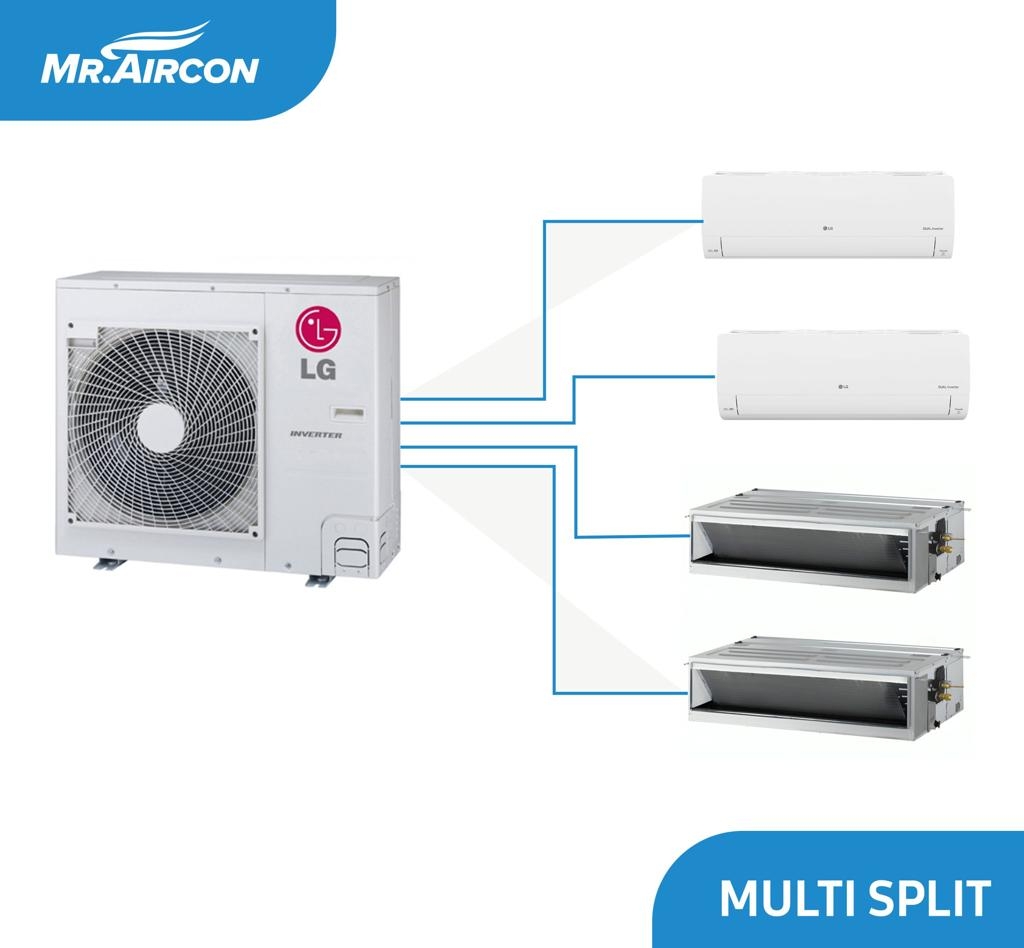

Trên hệ thống Multi, một dàn nóng có thể kết nối với nhiều dàn lạnh. Nhà sản xuất quy định tổng công suất danh định của các dàn lạnh phải nằm trong một phạm vi nhất định so với công suất dàn nóng.

Nếu hệ thống phát hiện tổng công suất kết nối vượt giới hạn, hoặc dữ liệu nhận diện dàn lạnh không phù hợp với cấu hình thực tế, CH51 có thể xuất hiện.

Trên một số dòng Multi F, tài liệu kỹ thuật quy định tổng công suất danh định của dàn lạnh phải nằm trong một phạm vi nhất định so với công suất dàn nóng. Giới hạn cụ thể có thể khác giữa từng dòng sản phẩm, vì vậy kỹ thuật viên cần đối chiếu đúng model thay vì áp dụng một tỷ lệ duy nhất cho mọi hệ thống LG.

Dấu hiệu điều hòa LG báo lỗi CH51

CH51 thường dễ xuất hiện trong quá trình chạy thử hoặc sau khi hệ thống vừa thay đổi cấu hình.

Người dùng có thể gặp các biểu hiện như:

• Bộ điều khiển hiển thị CH51.

• Một hoặc nhiều dàn lạnh không hoạt động.

• Dàn nóng không cho máy nén khởi động.

• Hệ thống vừa cấp điện đã báo lỗi.

• Lỗi xuất hiện sau khi thay hoặc bổ sung dàn lạnh.

• CH51 xuất hiện trong quá trình commissioning hoặc auto addressing.

• Reset nguồn nhưng lỗi vẫn quay lại.

Khác với nhiều lỗi vận hành phát sinh sau thời gian dài sử dụng, CH51 khá thường liên quan đến thiết kế, đấu nối hoặc cấu hình hệ thống.

Nguyên nhân điều hòa LG báo lỗi CH51

Có nhiều tình huống khiến dàn nóng nhận thấy tổ hợp thiết bị không phù hợp. Kỹ thuật viên cần kiểm tra cả công suất thực tế lẫn cách hệ thống nhận diện các dàn lạnh.

1. Tổng công suất dàn lạnh vượt mức cho phép

Đây là nguyên nhân điển hình của CH51.

Một dàn nóng Multi chỉ cho phép kết nối tổng công suất dàn lạnh trong phạm vi được nhà sản xuất quy định.

Nếu người lắp đặt chọn quá nhiều dàn lạnh hoặc tổng công suất của chúng vượt giới hạn, hệ thống có thể báo lỗi ngay khi chạy thử.

Ví dụ, hệ thống ban đầu hoạt động với ba dàn lạnh nhưng sau đó được bổ sung thêm một dàn lạnh công suất lớn mà không kiểm tra lại giới hạn của dàn nóng. Khi đó, tổ hợp mới có thể vượt khả năng kết nối được phép.

2. Tổng công suất dàn lạnh quá thấp so với yêu cầu của model

Trên một số dòng Multi F, lỗi tổ hợp công suất không chỉ xuất hiện khi tổng công suất dàn lạnh quá lớn mà còn có thể xảy ra khi tỷ lệ kết nối thấp hơn phạm vi được thiết kế.

Điều này có nghĩa CH51 không nên được hiểu đơn giản là “lắp quá nhiều dàn lạnh”.

Kỹ thuật viên cần tính tổng công suất danh định của toàn bộ dàn lạnh rồi so sánh với phạm vi kết nối được quy định cho chính xác model dàn nóng.

3. Lắp sai công suất dàn lạnh

Số lượng dàn lạnh có thể đúng nhưng một hoặc nhiều máy được thay bằng model có công suất khác ban đầu.

Khi tổng công suất sau thay đổi vượt giới hạn, dàn nóng sẽ phát hiện tổ hợp không phù hợp.

Tình trạng này có thể xảy ra khi thay dàn lạnh cũ mà chỉ quan tâm đến kích thước hoặc kiểu máy, không kiểm tra khả năng tương thích với dàn nóng hiện có.

4. Kết nối thêm dàn lạnh nhưng chưa tính lại tỷ lệ công suất

Hệ thống Multi có ưu điểm cho phép một dàn nóng phục vụ nhiều phòng, vì vậy người dùng đôi khi muốn bổ sung thêm dàn lạnh sau một thời gian sử dụng.

Tuy nhiên, không phải cứ còn cổng kết nối là có thể lắp thêm dàn lạnh tùy ý.

Kỹ thuật viên phải kiểm tra:

• Số lượng dàn lạnh tối đa.

• Tổng công suất kết nối.

• Dải công suất cho phép.

• Loại dàn lạnh tương thích.

• Yêu cầu về đường ống và cấu hình.

Nếu bỏ qua bước này, CH51 có thể xuất hiện ngay sau khi mở rộng hệ thống.

5. Đấu nhầm dây truyền thông giữa các dàn lạnh

CH51 cũng có thể xuất hiện dù công suất thiết bị trên thực tế hoàn toàn phù hợp.

Nếu dây truyền thông bị đấu nhầm, dàn nóng có thể nhận diện dàn lạnh không đúng với đường ống thực tế. Hệ thống lúc này có thể hiểu sai cấu hình và tạo lỗi tổ hợp.

Tình trạng này dễ gặp tại công trình có nhiều bộ điều hòa tương tự được lắp cạnh nhau.

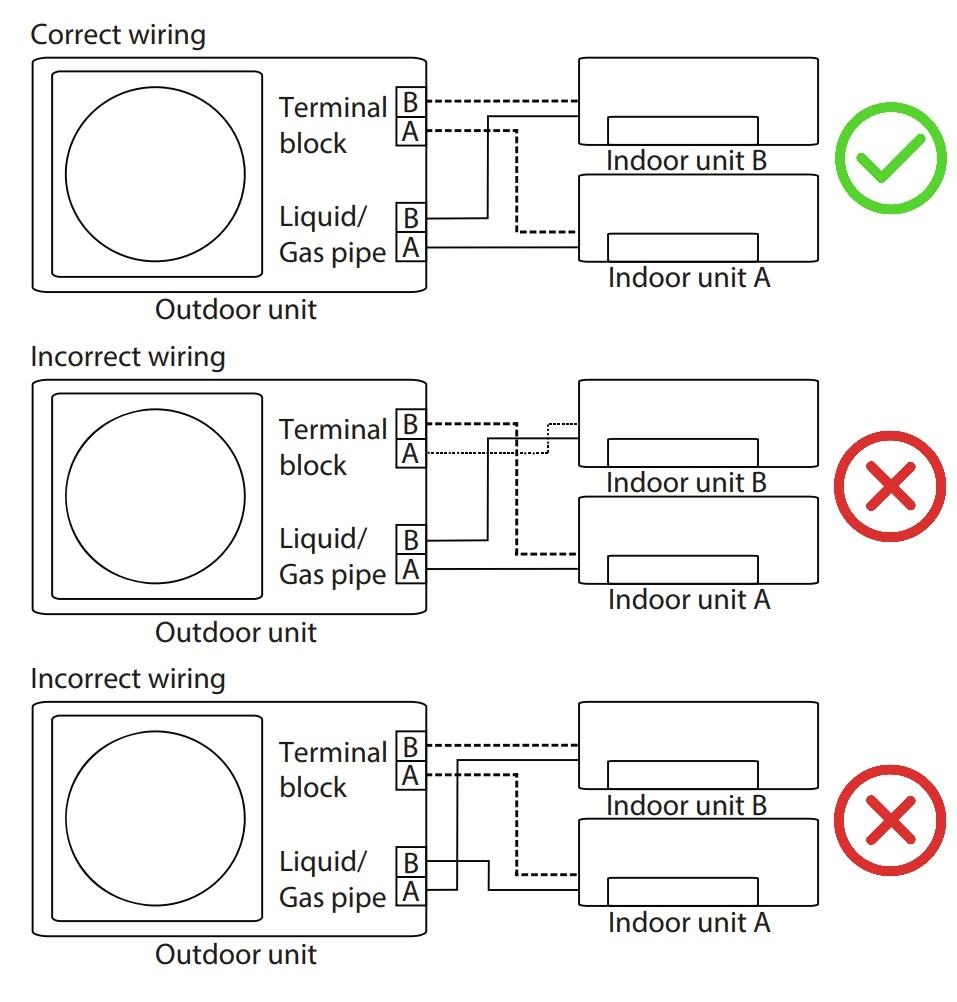

6. Đường ống và dây truyền thông không khớp nhau

Đây là lỗi lắp đặt đáng chú ý trên hệ thống nhiều dàn lạnh.

Ví dụ, đường ống của dàn lạnh A được nối tới một nhánh của dàn nóng nhưng dây truyền thông lại được đấu theo dàn lạnh B. Khi hệ thống thực hiện nhận diện thiết bị, dữ liệu có thể không khớp với cấu hình đường ống.

Kỹ thuật viên cần đảm bảo đường ống và dây truyền thông của từng dàn lạnh thuộc đúng cùng một hệ thống.

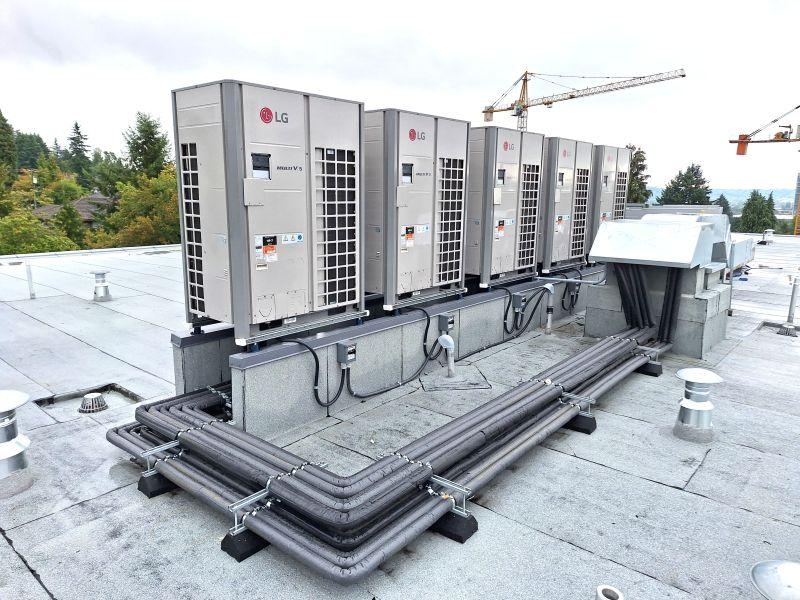

7. Đấu nhầm giữa nhiều hệ thống đặt cạnh nhau

Tại công trình lớn có nhiều dàn nóng cùng model, việc đi dây và đường ống rất dễ gây nhầm lẫn nếu không đánh dấu rõ ràng.

Một dàn lạnh có thể vô tình lấy nguồn hoặc đường truyền từ hệ thống này trong khi đường ống lại thuộc hệ thống khác.

Khi đó, tổng số lượng hoặc tổng công suất mà mỗi dàn nóng nhận diện sẽ không giống cấu hình thực tế và CH51 có thể xuất hiện.

8. Auto addressing hoặc nhận diện dàn lạnh chưa đúng

Trên hệ thống nhiều dàn lạnh, dàn nóng cần nhận biết chính xác số lượng thiết bị đang kết nối.

Nếu quá trình auto addressing chưa hoàn tất hoặc dữ liệu nhận diện bị sai sau khi thay đổi hệ thống, cấu hình mà bo lưu lại có thể không phù hợp với thực tế.

Kỹ thuật viên cần kiểm tra lại quá trình đánh địa chỉ theo đúng quy trình của model.

Không nên thực hiện reset hoặc auto addressing tùy ý nếu chưa xác nhận đường truyền và cấu hình đã đúng.

9. Cài đặt DIP switch không đúng

Trên một số hệ thống Multi V có nhiều module dàn nóng hoặc thiết bị trung gian, DIP switch được sử dụng để xác định vai trò và cấu hình của từng bộ phận.

Nếu cài đặt DIP switch không đúng, hệ thống có thể nhận diện sai module hoặc tính sai cấu hình kết nối.

Trường hợp CH51 xuất hiện sau khi thay bo, thay module hoặc thay đổi cấu hình hệ thống, kỹ thuật viên nên kiểm tra lại phần cài đặt này.

10. Module dàn nóng phụ không được cấp nguồn đúng

Trên các hệ thống lớn sử dụng nhiều module dàn nóng, nếu một module phụ không hoạt động hoặc PCB của module đó không được cấp nguồn bình thường, tổng công suất dàn nóng mà hệ thống nhận diện có thể thay đổi.

Khi đó, tổng công suất dàn lạnh đang kết nối có thể trở thành quá lớn so với phần dàn nóng mà bộ điều khiển nhận được.

CH51 vì vậy có thể liên quan gián tiếp đến nguồn hoặc bo của module dàn nóng trong những hệ thống nhiều module.

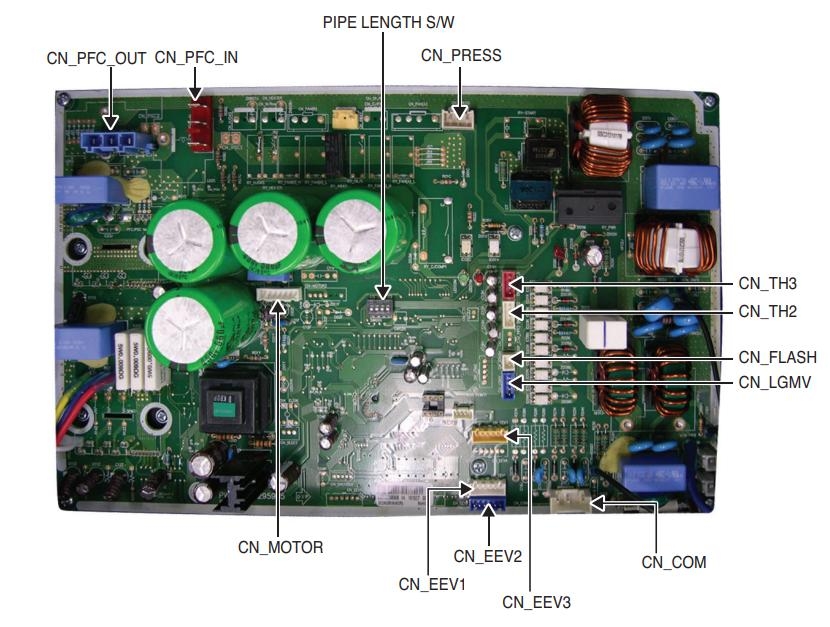

11. Bo dàn nóng nhận diện sai cấu hình

Nếu các dàn lạnh, công suất, đường truyền và cài đặt đều đúng nhưng CH51 vẫn xuất hiện, PCB dàn nóng có thể gặp vấn đề.

Bo có thể:

• Không nhận diện đủ các module.

• Đọc sai dữ liệu thiết bị.

• Lưu cấu hình không đúng.

• Gặp lỗi ở mạch truyền thông hoặc xử lý.

Tuy nhiên, PCB nên được kiểm tra sau khi đã loại trừ các lỗi lắp đặt và cấu hình, bởi CH51 thường xuất phát từ hệ thống kết nối hơn là bo mạch hỏng đơn thuần.

Cách khắc phục lỗi CH51 điều hòa LG

CH51 không nên được xử lý bằng việc nạp gas hay thay cảm biến. Kỹ thuật viên cần kiểm tra cấu hình toàn hệ thống.

Bước 1: Xác định chính xác model dàn nóng

Trước tiên cần xác định model của dàn nóng và khả năng kết nối mà nhà sản xuất quy định.

Kỹ thuật viên cần biết:

• Công suất danh định dàn nóng.

• Số lượng dàn lạnh tối đa.

• Dải tỷ lệ kết nối cho phép.

• Những loại dàn lạnh tương thích.

Không nên sử dụng giới hạn của một dòng Multi LG để áp dụng cho dòng Multi V hoặc một model khác.

Bước 2: Liệt kê toàn bộ dàn lạnh đang kết nối

Kỹ thuật viên cần ghi lại model và công suất danh định của từng dàn lạnh.

Sau đó cộng tổng công suất để xác định hệ thống hiện đang kết nối bao nhiêu công suất so với dàn nóng.

Nếu vừa bổ sung hoặc thay một dàn lạnh, cần đặc biệt kiểm tra model mới.

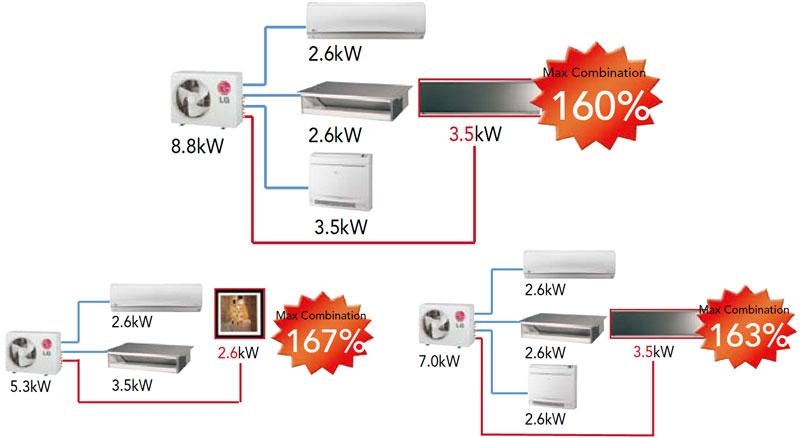

Bước 3: Tính tỷ lệ kết nối

Tỷ lệ kết nối có thể hiểu đơn giản theo công thức:

Tỷ lệ kết nối = Tổng công suất danh định dàn lạnh / Công suất danh định dàn nóng × 100%

Kết quả sau đó phải được so sánh với phạm vi mà model dàn nóng cho phép.

Trên một số hệ thống Multi F, phạm vi có thể được quy định khoảng 50% đến 130%, nhưng đây không phải giới hạn dùng chung cho tất cả thiết bị LG.

Vì vậy, kỹ thuật viên phải kiểm tra tài liệu của model cụ thể trước khi thay đổi số lượng hoặc công suất dàn lạnh.

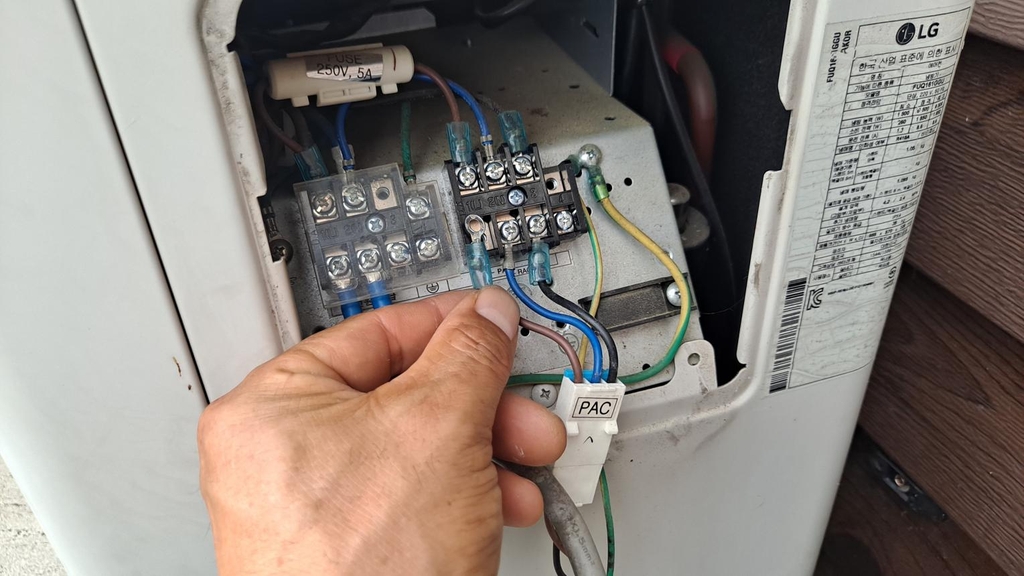

Bước 4: Kiểm tra dây truyền thông

Nếu tổng công suất nằm trong giới hạn nhưng CH51 vẫn xuất hiện, kỹ thuật viên cần kiểm tra dây liên kết giữa dàn lạnh và dàn nóng.

Cần xác nhận:

• Không đấu nhầm hệ thống.

• Các terminal đúng vị trí.

• Không có dây bị lỏng hoặc đứt.

• Không nối nhầm dàn lạnh của hệ thống khác.

Tại công trình có nhiều hệ thống giống nhau, nên kiểm tra theo từng tuyến thay vì dựa vào nhãn bên ngoài.

Bước 5: Đối chiếu đường ống với dây kết nối

Kỹ thuật viên cần đảm bảo mỗi dàn lạnh có đường ống và đường truyền thuộc đúng dàn nóng.

Nếu đường ống thuộc hệ A nhưng dây truyền thông đấu sang hệ B, chỉ kiểm tra tính liên tục của dây sẽ không phát hiện được lỗi.

Cần đối chiếu từng dàn lạnh theo sơ đồ thi công thực tế.

Bước 6: Kiểm tra cài đặt hệ thống

Với Multi V hoặc hệ thống nhiều module, kỹ thuật viên cần kiểm tra:

• DIP switch.

• Vai trò master/slave.

• Số lượng module được nhận diện.

• Nguồn cấp các bo dàn nóng.

• Cấu hình thiết bị trung gian nếu có.

Sai cấu hình có thể khiến hệ thống tính toán sai công suất dàn nóng khả dụng.

Bước 7: Thực hiện lại quá trình nhận diện khi cần

Sau khi đảm bảo dây, đường ống và cấu hình đều đúng, kỹ thuật viên có thể thực hiện lại quy trình auto addressing hoặc nhận diện thiết bị nếu model yêu cầu.

Việc này cần thực hiện đúng trình tự kỹ thuật.

Không nên dùng auto addressing như một cách “xóa lỗi” khi nguyên nhân đấu sai dây hoặc vượt công suất vẫn chưa được xử lý.

Bước 8: Kiểm tra PCB nếu cấu hình đều đúng

Nếu toàn bộ thiết bị và kết nối đã được xác nhận phù hợp nhưng CH51 vẫn tồn tại, PCB và hệ thống truyền thông cần được kiểm tra.

Kỹ thuật viên có thể cần đánh giá bo master, bo slave hoặc bo thiết bị trung gian tùy cấu trúc hệ thống.

Chỉ nên thay PCB khi đã có cơ sở xác định lỗi nằm ở bo.

Điều hòa LG báo CH51 có dùng tiếp được không?

Trong nhiều trường hợp, hệ thống sẽ tự hạn chế hoặc không cho máy nén hoạt động khi phát hiện cấu hình không hợp lệ.

Nếu CH51 tiếp tục xuất hiện, không nên cố reset nhiều lần để vận hành.

Lỗi cần được xử lý từ nguyên nhân gốc như sai tổ hợp công suất, đấu nhầm dây hoặc cấu hình sai. Việc reset không thể thay đổi những thông số đó.

Cách hạn chế lỗi CH51 khi lắp điều hòa LG Multi

Để tránh CH51, việc tính toán cần được thực hiện ngay từ giai đoạn thiết kế.

Kỹ thuật viên nên:

• Chọn dàn nóng phù hợp với tổng tải.

• Kiểm tra phạm vi tỷ lệ kết nối của đúng model.

• Chọn dàn lạnh tương thích.

• Đánh dấu rõ từng đường ống và dây truyền thông.

• Kiểm tra lại kết nối trước khi cấp điện.

• Cài đặt DIP switch đúng theo cấu hình.

• Thực hiện auto addressing và chạy thử đúng quy trình.

Nếu sau này muốn bổ sung hoặc thay đổi dàn lạnh, tổng công suất và khả năng kết nối phải được tính lại trước khi thi công.

Câu hỏi thường gặp về lỗi CH51 điều hòa LG

CH51 điều hòa LG là lỗi gì?

CH51 thường là lỗi tỷ lệ tổ hợp công suất giữa dàn lạnh và dàn nóng nằm ngoài phạm vi cho phép hoặc hệ thống nhận diện sai cấu hình kết nối.

CH51 có phải do thiếu gas không?

Không. CH51 không phải mã báo thiếu môi chất.

Nạp thêm gas không xử lý được lỗi về công suất hoặc cấu hình.

CH51 có phải do dàn nóng nhỏ hơn dàn lạnh không?

Có thể nếu tổng công suất dàn lạnh vượt mức mà dàn nóng cho phép.

Tuy nhiên, một số hệ Multi cho phép tổng công suất dàn lạnh lớn hơn công suất danh định của dàn nóng trong giới hạn thiết kế. Vì vậy, cần kiểm tra đúng tỷ lệ cho phép của model.

CH51 có xuất hiện do đấu nhầm dây không?

Có.

Nếu dây truyền thông hoặc đường ống của các dàn lạnh bị đấu chéo giữa những hệ thống khác nhau, dàn nóng có thể nhận diện sai cấu hình và báo CH51.

Reset điều hòa có hết CH51 không?

Reset chỉ có thể xử lý một trạng thái điều khiển tạm thời.

Nếu cấu hình công suất hoặc dây kết nối thực sự sai, CH51 sẽ tiếp tục xuất hiện.

Thêm một dàn lạnh có gây CH51 không?

Có thể.

Nếu dàn lạnh mới làm tổng công suất vượt phạm vi kết nối của dàn nóng, hệ thống có thể báo CH51.

CH51 có phải thay bo dàn nóng không?

Không phải thông thường.

Kỹ thuật viên nên kiểm tra công suất, dây truyền thông, đường ống và cấu hình trước. PCB chỉ nên được đánh giá khi những phần này đã được xác nhận đúng.

Máy đang dùng bình thường lâu rồi mới báo CH51 có thể do đâu?

Nếu hệ thống không hề thay đổi dàn lạnh nhưng đột ngột báo CH51, kỹ thuật viên nên kiểm tra khả năng một thiết bị hoặc module không còn được hệ thống nhận diện, nguồn cấp có vấn đề hoặc phần truyền thông/PCB gặp sự cố.

Kết luận

Mã lỗi CH51 điều hòa LG chủ yếu liên quan đến tỷ lệ kết hợp công suất giữa dàn lạnh và dàn nóng hoặc cấu hình mà hệ thống đang nhận diện. Lỗi thường gặp trên các hệ thống Multi, Multi F và Multi V có nhiều dàn lạnh kết nối với một hoặc nhiều module dàn nóng.

Khi CH51 xuất hiện, kỹ thuật viên cần xác định đúng model, tính tổng công suất dàn lạnh và so sánh với phạm vi kết nối của dàn nóng. Nếu công suất đã phù hợp, bước tiếp theo là kiểm tra dây truyền thông, đường ống, cài đặt hệ thống và khả năng nhận diện các module.

CH51 không phải lỗi thiếu gas và việc nạp môi chất sẽ không giải quyết được mã này. Đặc biệt nếu lỗi xuất hiện ngay sau khi lắp đặt, thay dàn lạnh hoặc mở rộng hệ thống, nên kiểm tra lại thiết kế và đấu nối trước khi nghĩ đến việc thay PCB.
