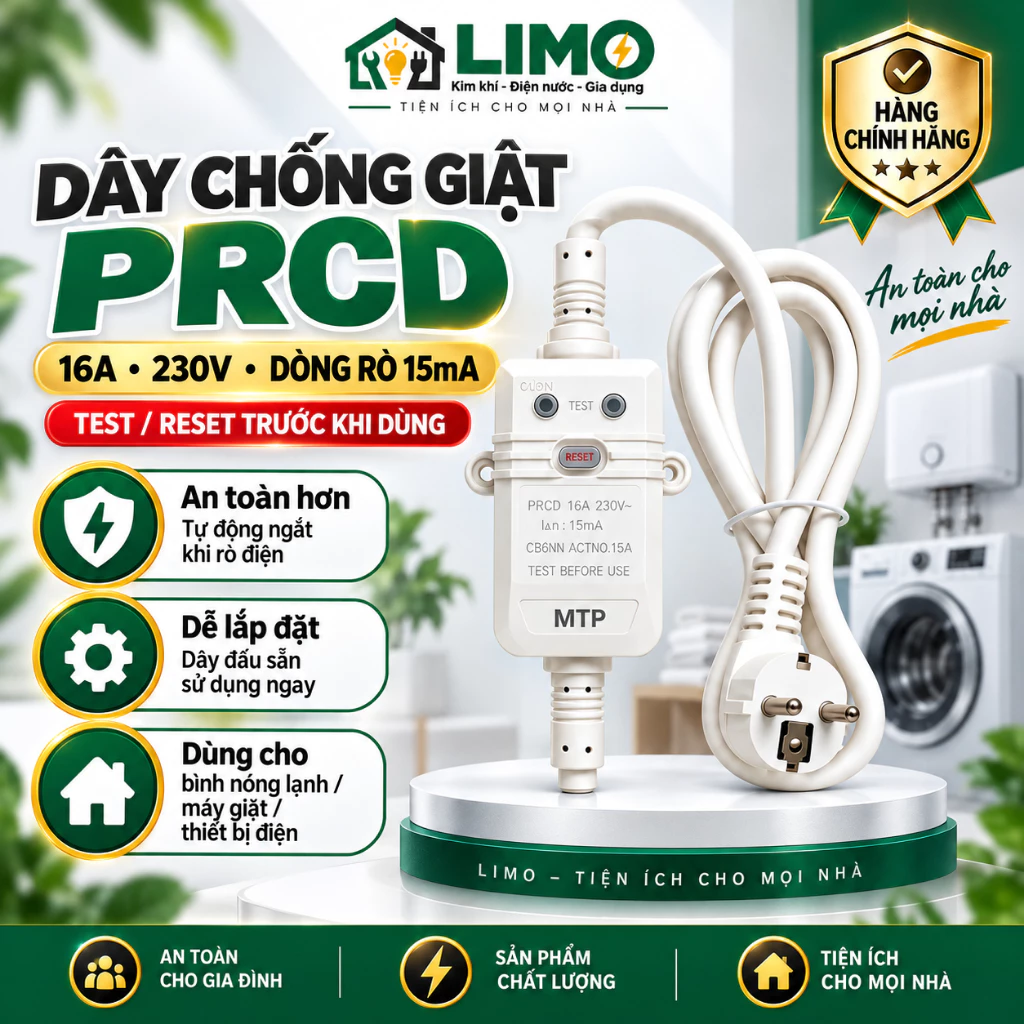

Dây Chống Giật PRCD 16A – Chống Rò Điện Cho Máy Giặt, Bình Nóng Lạnh, Tủ Lạnh

Dây chống giật PRCD 16A 230V, dòng rò danh định 15mA, có nút TEST/RESET. Hỗ trợ bảo vệ bổ sung khi có dòng điện rò cho máy giặt, bình nóng lạnh, tủ lạnh và nhiều thiết bị điện gia dụng. Cơ Điện Lạnh DNA tư vấn lựa chọn theo thông số thiết bị.

Thông Số Kỹ Thuật Dây Chống Giật PRCD 16A

Dây Chống Giật PRCD Là Gì?

Dây chống giật PRCD (Portable Residual Current Device) là thiết bị chống dòng điện rò di động, được tích hợp trên dây nguồn. Thiết bị có khả năng phát hiện dòng điện dư bất thường và tự động ngắt mạch khi dòng điện rò đạt ngưỡng tác động theo thiết kế.

So với dây nguồn thông thường, PRCD có thêm bộ phận bảo vệ an toàn điện, giúp giảm nguy cơ điện giật khi thiết bị có sự cố rò điện. Tuy nhiên, PRCD không ngăn ngừa 100% điện giật và không thay thế các biện pháp bảo vệ điện bắt buộc khác như tiếp địa, CB, RCCB/RCBO trong tủ điện.

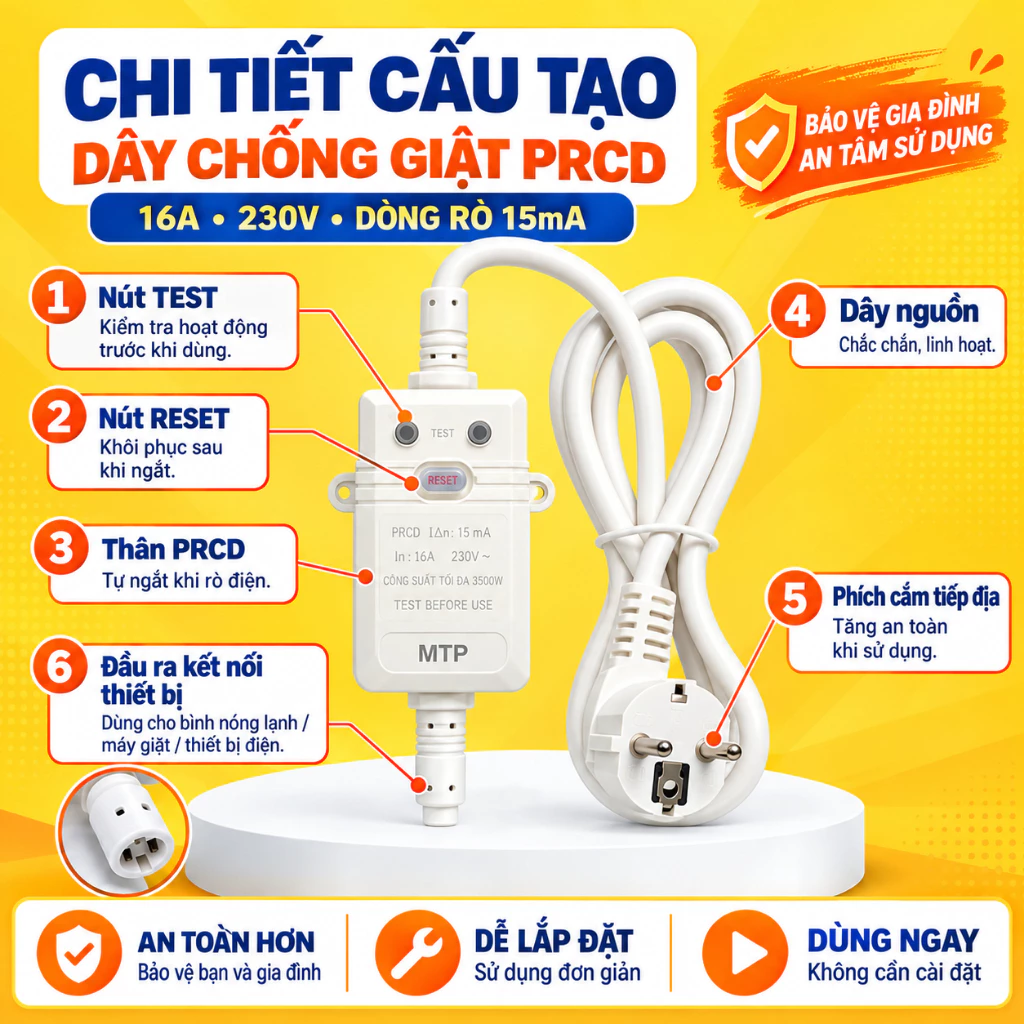

Cấu Tạo Và Nguyên Lý Hoạt Động Của Dây Chống Giật PRCD

Bộ chống dòng điện rò PRCD

Gồm mạch phát hiện dòng điện dư, bộ phận đóng/ngắt điện và cơ cấu bảo vệ theo thiết kế sản phẩm.

Nút TEST kiểm tra hoạt động

Tạo điều kiện thử bộ bảo vệ, kiểm tra khả năng ngắt. Thực hiện theo hướng dẫn nhà sản xuất.

Nút RESET khôi phục cấp điện

Sử dụng sau khi kiểm tra, đóng điện trở lại khi đủ điều kiện. Không liên tục RESET khi chưa xác định nguyên nhân ngắt.

Dây nguồn và phích cắm điện

Kết cấu dây nguồn, yêu cầu tiết diện dây, kết nối tiếp địa khi thiết bị yêu cầu, khả năng chịu tải theo thông số thiết kế.

Nguyên lý phát hiện dòng điện rò

So sánh dòng điện đi và về trong các dây dẫn làm việc. Khi phát hiện chênh lệch dòng vượt ngưỡng tác động, thiết bị ngắt điện theo đặc tính. Giới hạn bảo vệ trong các tình huống điện giật khác nhau.

Những Công Dụng Của Dây Chống Giật PRCD

Dây Chống Giật PRCD Dùng Cho Những Thiết Bị Nào?

Dây chống giật cho máy giặt cửa ngang, cửa trên

Hỗ trợ bảo vệ bổ sung khi có dòng rò từ máy. Cần đảm bảo đúng nguồn điện, tiếp địa và tuân thủ hướng dẫn hãng.

Dây chống giật cho bình nóng lạnh trực tiếp, gián tiếp

Kiểm tra công suất, môi trường ẩm và các biện pháp bảo vệ bắt buộc. Bình nóng lạnh có sẵn chống giật tích hợp vẫn nên tuân thủ yêu cầu an toàn điện của hãng.

Dây chống giật cho tủ lạnh, tủ đông và tủ mát

Đối chiếu phích cắm, tiếp địa và tải điện. Với tủ đông, cần kiểm tra dòng khởi động của máy nén.

Dây chống giật cho máy sấy quần áo

Kiểm tra dòng tải, công suất và hướng dẫn hãng. Máy sấy có công suất lớn cần đối chiếu kỹ thông số.

Dây chống giật cho bếp từ

Chỉ phù hợp khi dòng tải, kiểu nối điện và yêu cầu hãng cho phép. Bếp từ công suất lớn thường cần cấp điện qua mạch riêng.

Dây chống giật cho lò vi sóng

Kiểm tra công suất, phích cắm, tiếp địa. Lò vi sóng có công suất lớn cần đối chiếu thông số PRCD.

Những thiết bị không phù hợp sử dụng PRCD dạng dây cắm

• Thiết bị có công suất vượt quá 16A (khoảng 3.680W ở 230V, hệ số công suất 1).
• Thiết bị yêu cầu đấu dây cố định, không dùng phích cắm.
• Thiết bị có yêu cầu riêng về nguồn điện và CB.

Dây Chống Giật 16A Sử Dụng Được Với Công Suất Bao Nhiêu?

Mối liên hệ giữa điện áp, dòng điện và công suất

Ở tải điện trở lý tưởng: P = U × I = 230 × 16 = 3.680W. Mức 3.680W là phép tính công suất biểu kiến tương ứng với 230V và 16A ở hệ số công suất bằng 1, không phải công suất sử dụng liên tục được bảo đảm cho mọi thiết bị.

Vì sao cần kiểm tra dòng điện định mức của thiết bị?

• Dòng tải khi hoạt động.
• Dòng khởi động đối với thiết bị có động cơ.
• Tiết diện dây nguồn.
• Điều kiện sử dụng liên tục.
• Giới hạn của phích cắm và ổ cắm.

Bếp từ và bình nóng lạnh công suất lớn có sử dụng được không?

Một số thiết bị cần cấp điện qua mạch riêng. Không tự chuyển thiết bị đấu dây cố định sang dùng phích cắm. Phải đối chiếu yêu cầu kỹ thuật của hãng và hệ thống điện thực tế.

So Sánh Dây Chống Giật PRCD, RCCB, RCBO Và ELCB

• PRCD và RCCB khác nhau thế nào? PRCD di động, tích hợp trên dây nguồn. RCCB lắp cố định trong tủ điện.
• PRCD có chống quá tải hoặc ngắn mạch không? Không mặc định. PRCD chủ yếu bảo vệ dòng điện dư. Cần CB riêng cho quá tải và ngắn mạch.
• Có CB rồi có cần bảo vệ dòng rò không? CB thông thường không bảo vệ dòng rò. Cần thêm thiết bị bảo vệ dòng rò (RCCB, RCBO hoặc PRCD).
• Vì sao dây chống giật không thay thế dây tiếp địa? Tiếp địa là biện pháp bảo vệ bắt buộc, giúp dòng sự cố thoát xuống đất. PRCD chỉ bổ sung bảo vệ.

Hướng Dẫn Lắp Đặt Và Sử Dụng Dây Chống Giật PRCD Đúng Cách

1. Bước 1 – Kiểm tra điện áp và dòng tải thiết bị: Đảm bảo không vượt quá 16A.
2. Bước 2 – Kiểm tra phích cắm, ổ cắm và tiếp địa: Đảm bảo khớp và đúng yêu cầu.
3. Bước 3 – Đặt bộ PRCD ở vị trí khô ráo: Phù hợp cấp bảo vệ.
4. Bước 4 – Kết nối theo hướng dẫn nhà sản xuất: Không tự đấu nối, cắt dây.
5. Bước 5 – Kiểm tra nút TEST: Thực hiện đúng trình tự và tần suất khuyến nghị.
6. Bước 6 – RESET và xác nhận hoạt động bình thường: Đèn báo và thiết bị hoạt động ổn định.
7. Bước 7 – Theo dõi thiết bị trong quá trình vận hành: Ngừng sử dụng nếu có dấu hiệu bất thường.

Những Trường Hợp PRCD Tự Ngắt Điện

• Thiết bị có dòng điện rò bất thường.
• Hệ thống dây dẫn bị hư hỏng.
• Nước hoặc hơi ẩm ảnh hưởng đến linh kiện điện.
• Bộ phận gia nhiệt có sự cố cách điện.
• Thiết bị bảo vệ hoặc hệ thống cấp điện có vấn đề.

Những Lưu Ý Quan Trọng Khi Sử Dụng Dây Chống Giật

• Không dùng vượt thông số định mức.
• Không bỏ qua yêu cầu nối đất bảo vệ.
• Không dùng dây hỏng, nứt vỏ hoặc có dấu hiệu quá nhiệt.
• Không đặt bộ chống giật ở vị trí có nước nếu không được thiết kế phù hợp.
• Không thay thế các biện pháp bảo vệ điện bắt buộc khác.
• Không tự ý đấu nối, cắt dây hoặc thay phích cắm khi chưa có chuyên môn.
• Nếu ngắt điện bất thường liên tục, phải kiểm tra nguyên nhân trước khi sử dụng lại.

Câu Hỏi Thường Gặp Về Dây Chống Giật PRCD 16A
