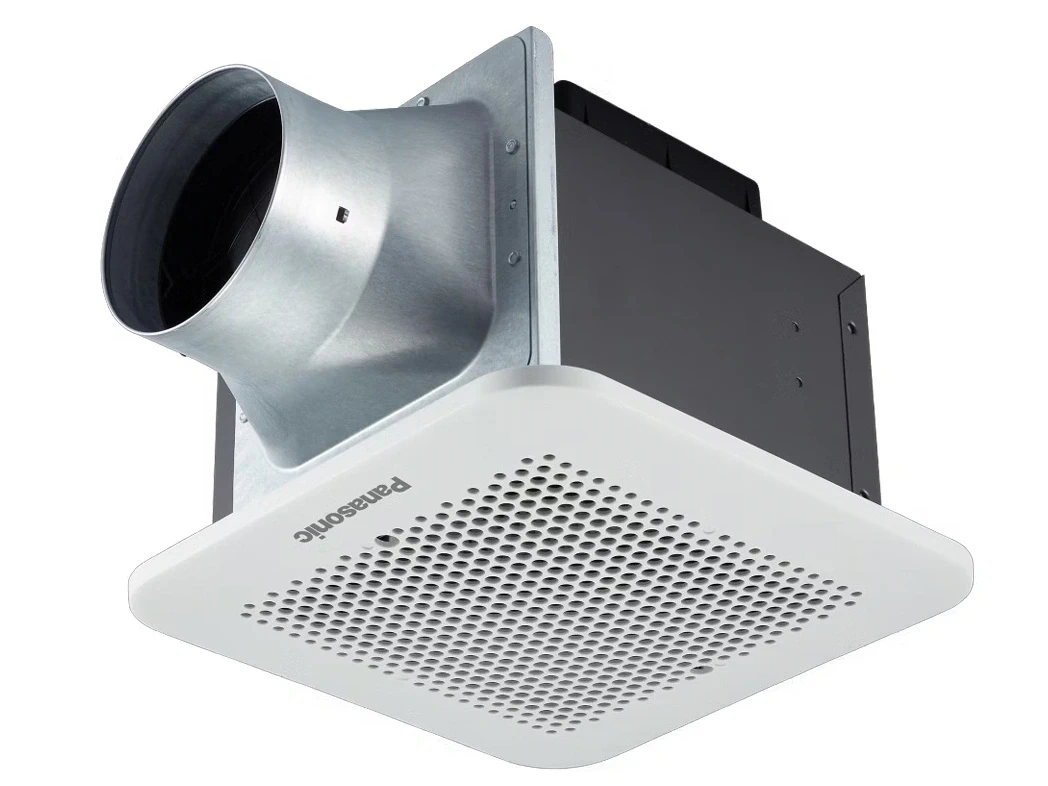

Quạt Hút Âm Trần Nối Ống Gió Panasonic FV-10CHY1 – 100m³/h
Quạt hút gắn trần nối ống gió Ø100 mm với lưu lượng 100 m³/h, công suất 9,5W, độ ồn 27,5 dB(A). Thiết kế mặt nạ vuông nhỏ gọn 177×177 mm, động cơ bạc đạn bền bỉ, phù hợp thông gió phòng tắm, phòng ngủ, phòng làm việc tại căn hộ và nhà phố Hà Nội.
Lưu lượng: 100 m³/h
Độ ồn: 27,5 dB(A)
Công suất: 9,5 W
Ống gió: Ø100 mm
Thông Số Kỹ Thuật Quạt Hút Panasonic FV-10CHY1
Bảng thông số kỹ thuật theo Catalogue Panasonic chính hãng:
| Thông số | Panasonic FV-10CHY1 |
|---|---|
| Thương hiệu | Panasonic |
| Model | FV-10CHY1 |
| Loại thiết bị | Quạt hút gắn trần nối ống gió |
| Nguồn điện | 220V / 50Hz |
| Lưu lượng gió | 100 m³/h |
| Áp suất tĩnh | 100 Pa |
| Công suất điện | 9,5 W |
| Độ ồn | 27,5 dB(A) |
| Tốc độ quay | 770 vòng/phút |
| Kích thước lắp đặt | 177 × 177 mm |
| Đường kính ống gió | Ø100 mm |
| Trọng lượng | 1,7 kg |
| Cấp bảo vệ | IPX2 theo thông tin chung của dòng |
| Giá niêm yết catalogue | 1.974.000đ |
⚠️ GÓC KỸ THUẬT TỪ DNA HVAC
Các giá trị 100 m³/h và 100 Pa là hai thông số công bố riêng trong catalogue. Không nên diễn giải quạt đồng thời đạt lưu lượng 100 m³/h tại áp suất tĩnh 100 Pa. Khi sử dụng ống gió dài, nhiều co hoặc cửa gió có trở lực, cần đối chiếu biểu đồ đường đặc tính quạt Panasonic FV-10CHY1 để xác định lưu lượng làm việc thực tế. Giá 1.974.000đ là giá niêm yết catalogue, giá bán thực tế tại DNA cần xác nhận trước khi đăng.
Giới Thiệu Quạt Hút Âm Trần Nối Ống Panasonic FV-10CHY1
Panasonic FV-10CHY1 là dòng quạt hút gắn trần nối ống gió của Panasonic, có chức năng hút không khí tù đọng, hơi ẩm và mùi ra khỏi phòng. Thiết kế mặt nạ vuông màu trắng, lắp âm trần thẩm mỹ, kết nối đường ống gió Ø100 mm.
Sản phẩm phù hợp với phòng tắm, nhà vệ sinh, phòng ngủ và phòng làm việc có phương án thông gió phù hợp. Với lưu lượng 100 m³/h, FV-10CHY1 đáp ứng nhu cầu thông gió cao hơn so với model FV-10CUY1 (85 m³/h) trong cùng nhóm.
Những Tính Năng Nổi Bật Của Panasonic FV-10CHY1
Lưu lượng hút 100 m³/h – Hỗ trợ thông gió hiệu quả
Lưu lượng không khí 100 m³/h theo catalogue giúp hỗ trợ hút hơi ẩm và mùi trong phòng. Nguyên tắc lựa chọn lưu lượng: tính theo thể tích phòng và số lần trao đổi khí (ACH). Ví dụ phòng tắm thể tích 14 m³ với ACH = 7 lần/giờ → Q = 14 × 7 = 98 m³/h → FV-10CHY1 đáp ứng phù hợp.
Lưu ý: Lưu lượng thực tế phụ thuộc tổn thất áp suất của đường ống. Đường ống càng dài, nhiều co thì lưu lượng làm việc càng giảm so với catalogue.
Động cơ vận hành êm – Độ ồn 27,5 dB(A)
Thiết kế vỏ quạt và mặt nạ hỗ trợ giảm tiếng ồn, với độ ồn công bố 27,5 dB(A) theo catalogue Panasonic. Mức ồn này phù hợp cân nhắc cho không gian cần hạn chế tiếng ồn như phòng ngủ, phòng làm việc.
Công suất điện 9,5W – Tiết kiệm điện năng
Với công suất điện 9,5W, FV-10CHY1 phù hợp nhu cầu sử dụng quạt thông gió thường xuyên. Ví dụ tính điện năng: vận hành 8 giờ/ngày trong 30 ngày ≈ 9,5W × 8h × 30 ngày = 2,28 kWh/tháng — mức tiêu thụ rất thấp.
Động cơ bạc đạn – Độ bền cao
FV-10CHY1 sử dụng động cơ bạc đạn theo thông tin catalogue, hỗ trợ giảm ma sát trong quá trình vận hành. Kết cấu động cơ phù hợp sử dụng lâu dài theo điều kiện thiết kế. DNA không tự cam kết tuổi thọ cụ thể — tuổi thọ thực tế phụ thuộc điều kiện vận hành và bảo trì định kỳ.
Cầu chì nhiệt bảo vệ động cơ
Thiết bị được trang bị cơ cấu bảo vệ bằng cầu chì nhiệt, hỗ trợ bảo vệ khi xảy ra tình trạng quá nhiệt. Vai trò của cầu chì nhiệt chỉ phát huy hiệu quả khi lắp đặt và cấp điện đúng thông số theo hướng dẫn của Panasonic.
Thiết kế âm trần nhỏ gọn, dễ kết nối ống gió
Kích thước lắp đặt 177 × 177 mm, đường kính kết nối Ø100 mm. Mặt quạt màu trắng phù hợp nhiều không gian nội thất. Cần kiểm tra khoảng trống phía trên trần trước khi thi công để đảm bảo đủ không gian cho thân quạt và đường ống.
Khả năng chống nước IPX2
FV-10CHY1 có cấp bảo vệ IPX2 theo thông tin chung của dòng, phù hợp lắp đặt theo vị trí và điều kiện được Panasonic cho phép. Lưu ý: Không lắp đặt tại khu vực chịu tia nước trực tiếp nếu không đáp ứng yêu cầu an toàn. IPX2 chỉ đảm bảo chống nước nhỏ giọt, không chống tia nước mạnh.
Nguyên Lý Hoạt Động Của Quạt Hút Panasonic FV-10CHY1
PHÒNG VỆ SINH ──► [ QUẠT HÚT FV-10CHY1 ] ──► ỐNG GIÓ Ø100 ──► CỬA XẢ NGOÀI TRỜI
▲ │
│ ▼
└──────────── KHÔNG KHÍ BỔ SUNG QUA CỬA / ĐƯỜNG CẤP KHÍ ◄──────────┘
- Không khí trong phòng đi qua mặt hút của quạt.
- Động cơ và cánh quạt tạo lực hút.
- Không khí được đưa vào đường ống Ø100 mm.
- Khí thải thoát ra ngoài qua cửa xả.
- Không khí bổ sung vào phòng qua cửa hoặc đường cấp khí phù hợp.
Ứng Dụng Của Quạt Hút Âm Trần Panasonic FV-10CHY1
Hút mùi và hơi ẩm phòng tắm, nhà vệ sinh
Hỗ trợ thông gió sau khi sử dụng phòng tắm, giảm tình trạng hơi ẩm và không khí tù đọng. Với lưu lượng 100 m³/h, thiết bị phù hợp phòng tắm có thể tích lớn hơn so với model 85 m³/h.
Thông gió phòng ngủ, phòng làm việc
Hỗ trợ trao đổi không khí với bên ngoài khi có đường cấp bù. Độ ồn 27,5 dB(A) phù hợp cân nhắc tại không gian sinh hoạt, đặc biệt khi sử dụng vào ban đêm.
Thông gió chung cư, nhà phố
Lắp đặt âm trần trong hệ thống thông gió có ống dẫn, phù hợp những vị trí có thể bố trí đường thoát khí. Cần khảo sát kết cấu trần và đường ống trước khi lắp đặt.
So Sánh Panasonic FV-10CHY1 Với FV-10CUY1 Và FV-15CHY1
| Thông số | FV-10CUY1 | FV-10CHY1 | FV-15CHY1 |
|---|---|---|---|
| Lưu lượng gió | 85 m³/h | 100 m³/h | 200 m³/h |
| Áp suất tĩnh | 110 Pa | 100 Pa | 100 Pa |
| Công suất | 7,5W | 9,5W | 16,5W |
| Độ ồn | 23 dB(A) | 27,5 dB(A) | 32 dB(A) |
| Tốc độ quay | 680 vòng/phút | 770 vòng/phút | 740 vòng/phút |
| Kích thước lắp đặt | 177 × 177 mm | 177 × 177 mm | 240 × 240 mm |
| Đường kính ống | Ø100 mm | Ø100 mm | Ø100 mm |
Hướng tư vấn lựa chọn
- FV-10CUY1: Ưu tiên độ ồn thấp (23 dB(A)) và công suất điện thấp hơn (7,5W).
- FV-10CHY1: Lưu lượng 100 m³/h, kích thước lắp đặt nhỏ gọn 177×177 mm — cân bằng giữa lưu lượng và kích thước.
- FV-15CHY1: Lựa chọn khi cần lưu lượng thông gió lớn hơn (200 m³/h), kích thước lắp đặt 240×240 mm.
Hướng Dẫn Lắp Đặt Quạt Hút Panasonic FV-10CHY1
1. Khảo sát vị trí lắp trên trần
Chọn vị trí trần phù hợp, thuận tiện cho việc đi ống gió và kết nối nguồn điện.
2. Kiểm tra lỗ lắp đặt
Kích thước lắp đặt 177 × 177 mm theo catalogue. Không tự suy đoán kích thước lỗ khoét.
3. Chuẩn bị ống gió và phụ kiện
Chuẩn bị ống gió Ø100 mm và phụ kiện kết nối. Đảm bảo đường thoát khí không gấp khúc.
4. Lắp đặt và cố định thân quạt
Cố định thiết bị theo hướng dẫn Panasonic, đảm bảo chắc chắn và cân bằng.
5. Kết nối nguồn điện
Nguồn điện 220V/50Hz theo catalogue. Kiểm tra tiếp địa trước khi cấp điện.
6. Lắp mặt nạ quạt
Lắp mặt nạ đúng chiều, đảm bảo khít với trần và không bị rung khi vận hành.
7. Chạy thử
Kiểm tra độ rung, tiếng ồn và đường thoát khí sau khi hoàn thiện. Cân chỉnh nếu cần.
Báo Giá Quạt Hút Panasonic FV-10CHY1 Tại Hà Nội
Giá thiết bị Panasonic FV-10CHY1 phụ thuộc vào chính sách phân phối theo từng thời điểm. DNA Hà Nội hỗ trợ báo giá minh bạch gồm:
- Giá thiết bị Panasonic FV-10CHY1 chính hãng.
- Giá ống gió và phụ kiện.
- Chi phí nhân công lắp đặt.
- Chính sách bảo hành.
- Báo giá ưu đãi cho khách hàng mua số lượng, nhà thầu và công trình.
👉 Quý khách gửi số lượng và yêu cầu lắp đặt để nhận bảng chào giá chi tiết!
Câu Hỏi Thường Gặp Về Panasonic FV-10CHY1
Q: Panasonic FV-10CHY1 có lưu lượng hút bao nhiêu?
A: Lưu lượng gió 100 m³/h theo catalogue Panasonic.
Q: FV-10CHY1 sử dụng đường ống gió kích thước nào?
A: Đường kính ống gió Ø100 mm theo catalogue.
Q: Độ ồn 27,5 dB(A) có phù hợp phòng ngủ không?
A: Có. Mức 27,5 dB(A) phù hợp không gian cần hạn chế tiếng ồn như phòng ngủ. Độ ồn thực tế còn phụ thuộc vị trí lắp và hệ thống ống gió.
Q: Panasonic FV-10CHY1 có hút mùi nhà vệ sinh được không?
A: Có. Thiết bị được thiết kế để hút không khí tù đọng, hơi ẩm và mùi ra khỏi phòng.
Q: Quạt FV-10CHY1 có tốn điện không?
A: Không. Công suất chỉ 9,5W, vận hành 8 giờ/ngày trong 30 ngày ước tính khoảng 2,28 kWh/tháng.
Q: Kích thước khoét trần của Panasonic FV-10CHY1 là bao nhiêu?
A: Kích thước lắp đặt 177 × 177 mm theo catalogue. Cần kiểm tra bản vẽ kỹ thuật trước khi khoét trần.
Q: FV-10CHY1 khác FV-10CUY1 ở những điểm nào?
A: FV-10CHY1 có lưu lượng cao hơn (100 vs 85 m³/h), công suất 9,5W (vs 7,5W), độ ồn 27,5 dB(A) (vs 23 dB(A)). Cả hai có cùng kích thước lắp đặt 177×177 mm và ống gió Ø100 mm.
Q: Có thể kết nối FV-10CHY1 với đường ống gió dài không?
A: Có thể, nhưng cần đối chiếu biểu đồ đường đặc tính quạt để xác định lưu lượng làm việc thực tế. Đường ống càng dài, nhiều co thì lưu lượng càng giảm so với catalogue.
